DRV2667是带有集成 105V 升压转换器、波形存储器和 DAC 的压电触觉驱动器
产品详情
描述：
DRV2667 器件是一款压电触觉驱动器，具有集成 105V 升压开关、集成功率二极管、集成全差分放大器和集成数字前端，能够驱动高压和低压压电触觉致动器。这款多功能设备通过 I 2 C 端口或模拟输入支持高清触觉。
DRV2667 器件的数字接口可通过 I 2 C 兼容总线获得。数字接口减轻了 PWM 生成的昂贵处理器负担或主机系统中的额外模拟通道要求。任何对内部 FIFO 的写操作都会在 2 毫秒的内部启动程序后自动唤醒设备并开始播放波形。当数据流停止或 FIFO 欠载时，设备将自动进入无弹出关机程序。
DRV2667 器件还包括波形存储器，以最小的延迟存储和调用波形，以及先进的AD8056ARM波形合成器，以最小的内存使用构建复杂的触觉波形。这提供了一种硬件加速方法，减轻了主机处理器的触觉生成任务，并最大限度地减少了触觉接口上的总线流量。
升压电压使用两个外部电阻器设置，升压电流限制可通过 R EXT电阻器进行编程。2 ms 的典型启动时间使 DRV2667 成为快速触觉响应的理想压电驱动器。热过载保护可防止设备在过载时损坏。
特性：
●集成数字前端
○高达 400kHz 的 I 2 C 总线控制
○高级波形合成器
○2-kB 内部波形存储器
○100 字节内部 FIFO 接口
○浸入式 TS5000 兼容
○可选模拟输入
●高压压电触觉驱动器
○在 200 V PP和 300 Hz下驱动高达 100 nF
○在 150 V PP和 300 Hz下驱动高达 150 nF
○在 100 V PP和 300 Hz下驱动高达 330 nF
○在 50 V PP和 300 Hz下驱动高达 680 nF
○差分输出
●105V 集成升压转换器
○可调升压电压
○可调升压电流限制
○可编程升压电流限制
○集成功率 FET 和二极管
○无需变压器
●2 毫秒快速启动时间
●3V 至 5.5V 宽电源电压范围
●1.8 V 兼容、V DD容限数字引脚
应用：
●移动电话和平板电脑
●便携式计算机
●键盘和鼠标
●电子游戏
●触控设备
参数：
触觉致动器类型：压电
输入信号：I2C、PWM、模拟
VS (分钟) (V)：3
VS（最大）（V）：5.5
输出电压（最大值）（V）：200
输出电压 (最大值) (V pp)：200
Iq (典型值) (mA)：5
关断电流 (uA)：10
启动时间（毫秒）：2
工作温度范围（℃）：-40 至 85
◆DRV2667简化示意图

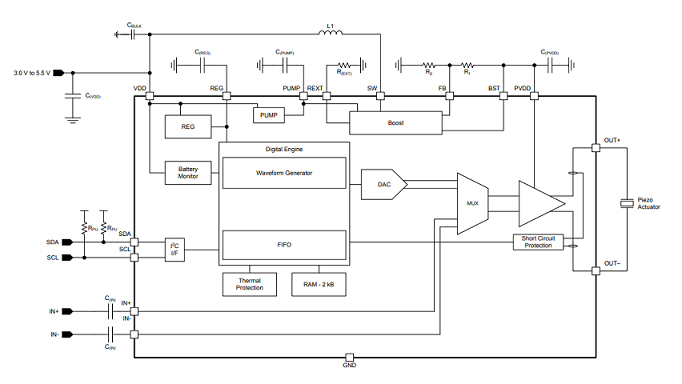

◆DRV2667功能框图
