LM2757是关断时具有高阻抗输出的开关电容升压稳压器
产品详情
描述：
LM2757 是一款恒定频率预调节开关电容电荷泵，工作频率为 1.25 MHz，可产生低噪声调节输出电压。该器件可配置为在 4.1 V 时提供高达 100 mA、在 4.5 V 时提供 110 mA 或在 5 V 时提供 180 mA。通过以 3/ 的增益运行电荷泵，无需使用ADSP-21062LKS-160电感器即可实现出色的效率。 2或2根据输入电压和输出电压选项选择。
LM2757 在关断时在 V OUT引脚处呈现高阻抗。这允许在 LM2757 关闭时要求稳压输出总线由另一个电源驱动的应用中使用。
LM2757 器件采用微型 12 引脚 0.4 毫米间距 DSBGA 封装。该器件非常适合空间受限的电池供电应用，仅需要 4 个小型、廉价的陶瓷电容器。该器件还包括内置软启动、过流保护和热关断功能。
特性：
●效率高达 93% 的双增益转换器（2×、3/2×）
●无电感器解决方案仅使用 4 个小型陶瓷电容器
●总溶液面积 < 12 mm 2
●真正的输入输出和输出输入断开
●高达 180mA 的输出电流能力 (5V)
●可选 4.1V、4.5V 或 5V 输出
●预调节最小化输入电流纹波
●用于低噪声、低纹波输出电压的 1.24MHz开关频率
●集成过流和热关断保护
应用：
●USB/USB-OTG/HDMI电源
●超级电容器充电器
●键盘LED驱动器
●音频放大器电源
●低电流照相机闪光灯
●通用锂离子到5-V转换
●手机SIM卡
参数：
输入电压 (最小值) (V)：2.7
输入电压 (最大值) (V)：5.5
输出电压 (Min) (V)：4.87
输出电压 (最大值) (V)：5.13
输出 (最大) (A)：0.18
调节输出 (#)：1
开关频率 (Min) (kHz)：932
开关频率（最大）（kHz）：1552
Iq (典型值) (mA)：2.4
特征：启用，负载断开

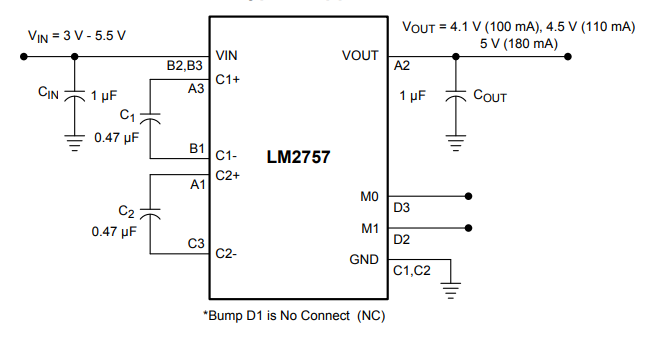

◆LM2757典型应用

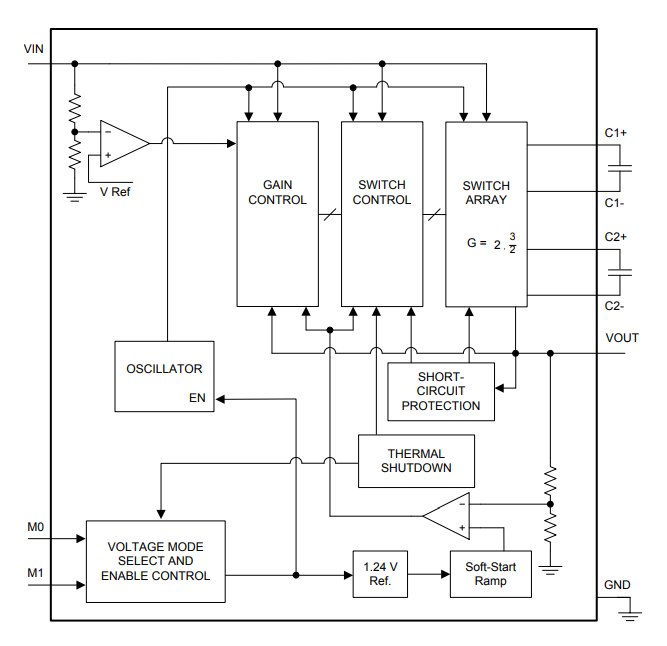

◆LM2757功能框图
