JL150系列直线位移传感器的原理与灵敏度

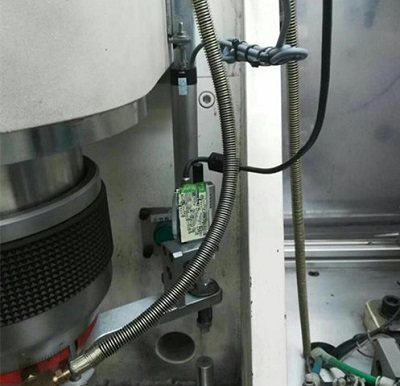

JL150系列直线位移传感器也称作拉线电子尺，在使用方法上是根据实际要求在油压机的主缸、液压垫上分别安装下滑板式、JL系列的直线位移传感器。

JL系列直线位移传感器的原理：

在一个半自动工作过程中，油压机的主缸、液压垫分别带动拉线电子尺移动，将采集到的两点模拟量值输入到FX2N-8AD，FX2N-8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。主缸、液压垫选用直线位移传感器的测量长度为500mm、400mm 。

JL JL150系列电子尺的灵敏度：

1、电子尺的灵敏度是指传感器在稳态工作情况下输出量变化△y对输入量变化△x的比值。它是输出一输入特性曲线的斜率。如果传感器的输出和输入之间显线性关系，则灵敏度S是一个常数。否则，它将随输入量的变化而变化。灵敏度的量纲是输出、输入量的量纲之比。

2、比如某位移传感器，在位移变化1mm时，输出电压变化为200mV，则其灵敏度应表示为200mV/mm。当传感器的输出、输入量的量纲相同时，灵敏度可理解为放大倍数。提高灵敏度，可受到较高的测量精度。但灵敏度愈高，测量范围愈窄，稳定性也往往愈差。一般而言，灵敏度大对测量电路要求低。

3、灵敏度过大之后，一般也会要求测量电路的测量范围宽。比较理想的是选择合适的灵敏度，使JL系列直线位移传感器在你关心的测量范围内输出零至满幅的信号。这样你的测量电路的测量范围就能充分利用，zui大限度上提高测量精度。

综上所述就是JL150系列直线位移传感器的原理与灵敏度的介绍。
