拉绳式位移传感器如何接线
拉绳式位移传感器如何接线

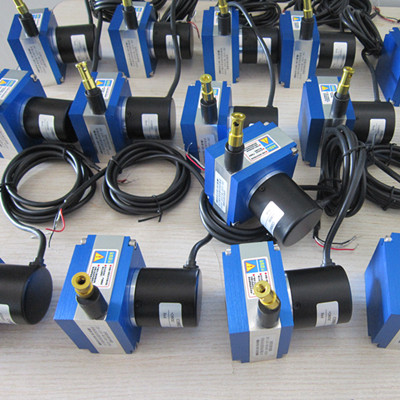

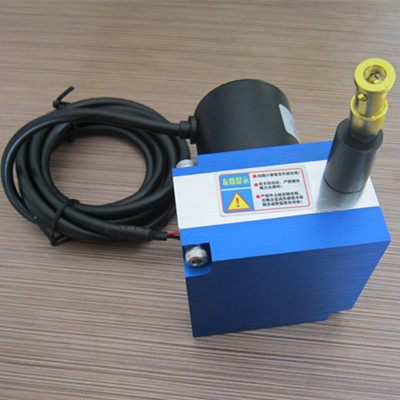

拉绳式位移传感器有效行程0-2米，分辨率高达0.001mm，产品采用0.6mm进口涂塑钢丝绳，该产品标配安装支架，数据线电缆长达4米，足以常规使用，其特点是测量精度高。主要应用在万能试验机油缸行程控制、直线导轨系统测量、水库堤坝报警等，可以在-30℃～+80℃的环境中工作。精量电子科技小编来为大家分享一下拉绳式位移传感器是如何接线的：
1、拉绳式位移传感器的数据传输线共有8条，分别为白、黑、红、绿、黄、棕、灰、橙和屏蔽线，白黑为5v电源供电，白是电源正，黑为电源负，红绿分别为A相B相，棕灰为A-和B-；黄和橙为Z/Z-。
2、一般信号连接编码器的脉冲信号可以连接计数器、PLC或计算机。
3、单相连接可用于计数或单方向测速，A和B两相连接可用于正反向计数或判断正反相；而A\B\Z三相链接则用于参考位修正的位置测量。
以上是拉绳式位移传感器的接线方式，小编要提醒大家在接线时应关闭电源进行接线，如错误接线会损坏编码器内部芯片，不可与高压线路在同一管路内布线，避免信号的干扰，拉线拉出应与出线口垂直抽出，应保持角度≤3°，以确保测量精度和钢丝绳的使用寿命。在接线时，应对应该拉绳式传感器的接线定义，精量电子科技都带着具体使用说明书，而且在拉绳位移传感器的表面也贴有接线定义，最好依照接线图标注的颜色对应。
文章出自精量电子
