变电站六氟化硫SF6气体泄漏监控报警系统，让电力电气设备更安全！

R润越环保科技Y 20220915

一、六氟化硫是什么？

六氟化硫又称为SF6，这种气体在常温常压下为无色无臭无毒的气体。不燃烧。对热稳定，没有腐蚀性，可以作为通用材料。电绝缘性能和消弧性能好，绝缘性能为空气的2～3倍，而且气体压力越大，绝缘性能越增高。

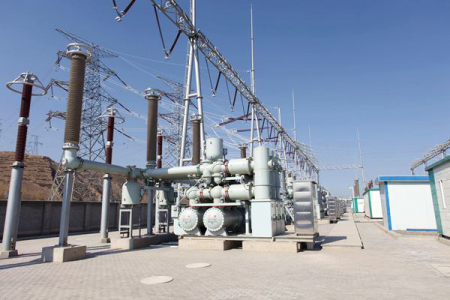

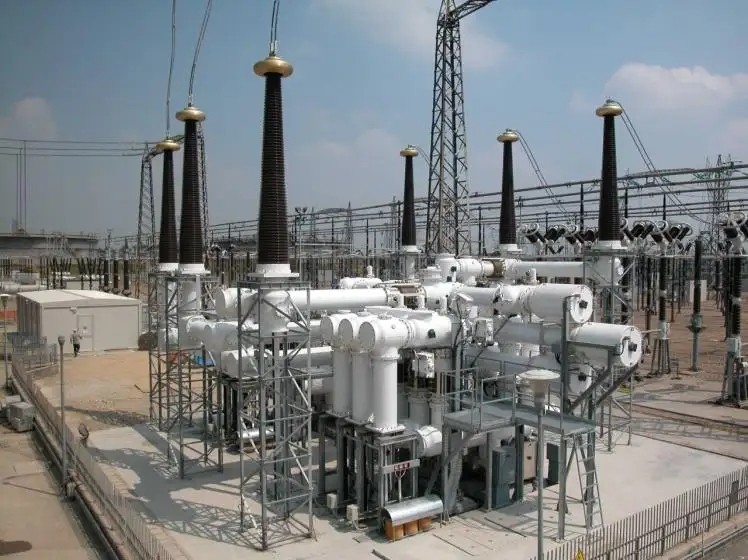

六氟化硫气体是无色、无味、无毒、不易燃的惰性气体，具有优良的绝缘性能，主要用作高压开关、大容量变压器、高压电缆的绝缘介质材料，比如：六氟化硫高压开关，GIS（gas insulated substation）组合电气等的绝缘介质就是我们要说的六氟化硫（SF6），所以，在电力系统中，SF6（六氟化硫）气体的作用还是比较明显的。

作为气绝缘体多用作电子设备、雷达波导、粒子加速器、变压器、避雷器等设备，在电力、环境监测、冶金、医学、军事上有着广泛的应用空间。

SF6气体以其优异的绝缘和灭弧性能，在电力系统中获得了广泛的应用，几乎成了中压、高压和超高压开关中所使用的绝缘和灭弧介质。但其安全性也受到了人们的广泛关注，常态的SF6气体是一种无色、无味、密度比空气重、不易与空气混和的惰性气体，对人体没有毒性。但在高压电弧的作用下，SF6气体会发生部分分解，而其分解产物往往含有剧毒，即便是微量，也能致人非命。当使用以SF6气体为绝缘和灭弧介质的室内开关在使用过程中发生泄漏时，泄漏出来的SF6气体及其分解产物会往室内低层空间积聚，造成局部缺氧和带毒，对进入室内的工作人员的生命安全构成了严重的危险。因此，变电站SF6智能环境监控系统检测环境空气中SF6气体含量和氧气含量，已经变得非常重要。

二、六氟化硫（SF6）气体泄露的处理

发生SF6气体泄漏时，由于SF6气体较空气重一般往室内空间低层积聚，造成局部缺氧，所以，通风是非常必要的，下面看下是如何处理。

（1）所有人员应迅速撤离现场，并开启所有排风机进行排风，在事故发生15分钟以内，所有人员不准进入室内（抢救人员除外）；15分钟以后，4小时以内任何人员进入室内都必须穿防护衣，戴手套及防毒面具；4小时以后进入室内虽然可不用上述措施，但在清扫时仍须采取上述安全措施，只有用仪器检测含氧量（不低于18%）合格后。

（2）当发生大量SF6气体泄漏时，需采取紧急防护措施，撤离气体泄漏现场，并应立即上报，当发生作业人员中毒时，应立即将人员撤离现场,转移到通风良好处休息。

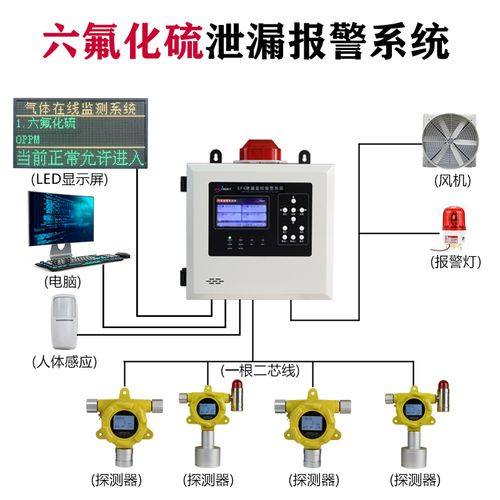

三、SF6智能环境监控系统

（1）产品介绍

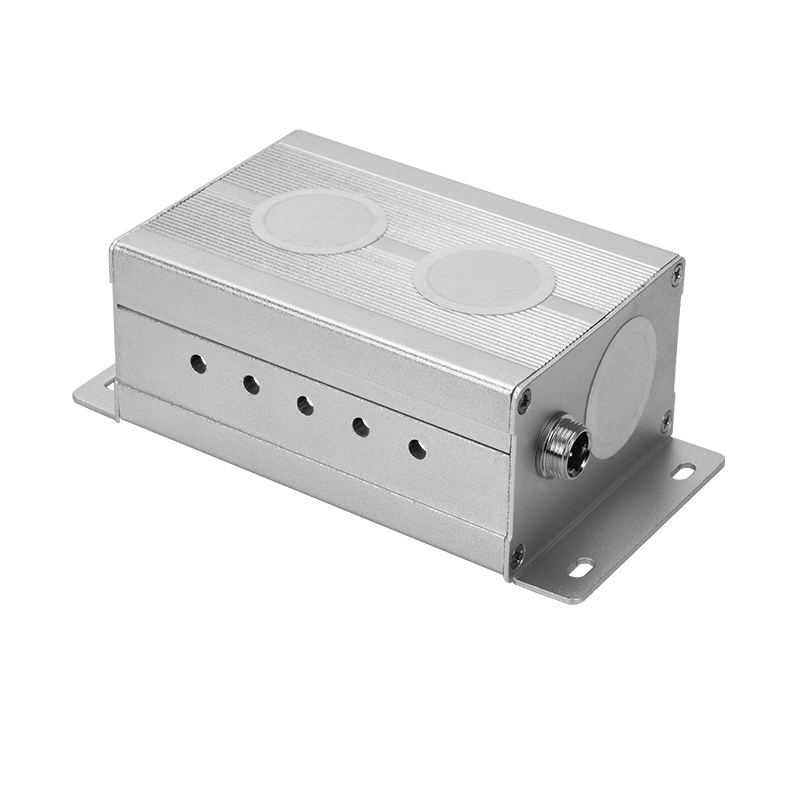

SF6+O2+温湿度四合一气体检测仪，用于同时连续在线监测环境中的SF6、O2、温湿度四种参数，其中SF6传感器采用红外（NDIR）光谱吸收法原理，氧气采用电化学原理，温湿度采用一体数字原理，都是采用进口传感器和微控制技术，具有信号稳定，精度高、寿命长、成本低、等优点，并将检测到的数据通过RS485总线传送至PLC、DCS 等控制系统。

（2）功能特点

◆ 模块化产品设计，体积小、方便项目集成开发。

◆ 精心电路软硬件设计，故障率低，稳定时间短。

◆ 采用进口高精度电化学、长寿命红外传感器。

◆ 运用多气体模块组合干扰系数补偿算法。

◆ 针对外界典型环境的跨度可自动零点校正。

◆ 适用于多种气体同时检测，客户可以灵活选择使用。

◆ 巧妙的结构设计，外壳选用铝合金材料，坚固、耐用。

◆ 专为电力设备SF6气体泄漏监控报警系统设计。

（3）技术参数

产品型号：RY-BSQ-SF6

重复性：≤±1%FS

检测气体：SF6+O2+温湿度

线性误差：±2%FS

检测方式：扩散式

外壳材质：铝合金

安装方式：壁挂式

零点漂移：≤±1%（F.S/年）

工作温度：-20-60C°

精度：±2%FS

工作湿度：0-95%RH非凝露

功耗：60MA工作压力：86KPa-110KPa

重量：150g

预热时间：2分钟

使用寿命：2-8年

响应时间：≤15S(T90)

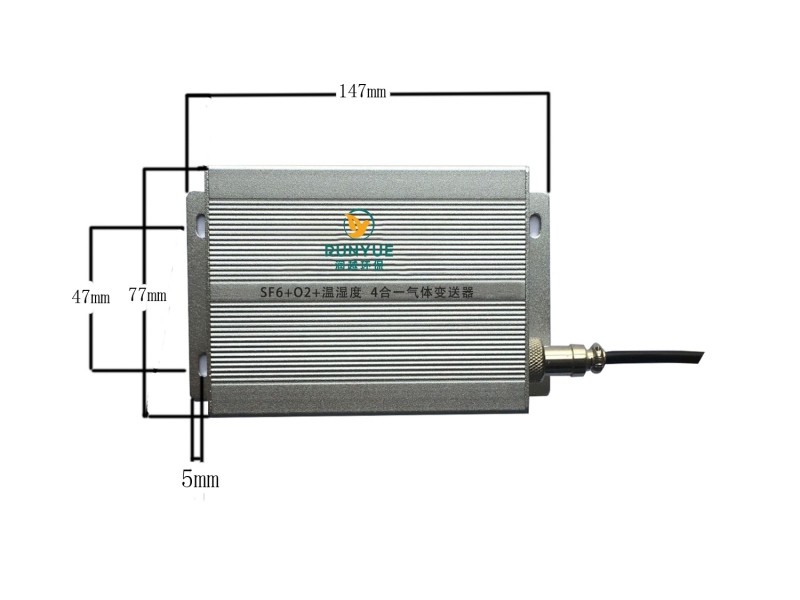

外形尺寸：113mm×76mm×46mm

工作电源：12-24VDC

信号输出：RS485-MODBUS-RTU

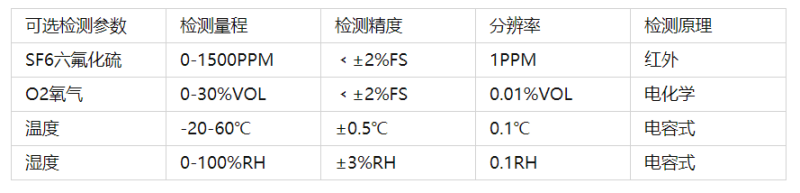

（4）参数推荐

（5）应用领域

变电站、SF6开关室、GIS室、SF6组合电器设备室、变压器、机房、电力设备SF6气体泄漏监控报警系统、等等领域。
