TAS5754M是40W 立体声、61W 单声道、4.5V 至 26.4V 电源、数字输入 D 类音频放大器
产品详情
描述：
TAS5754M 器件是一款高性能立体声闭环放大器，集成AP3019AKTR-G1音频处理器和 PurePath HybridFlow 架构。为了从数字转换为模拟，它使用了具有 Burr-Brown 混合信号传统的高性能 DAC。它只需要两个电源：一个用于低压电路的 DVDD 和一个用于高压电路的 PVDD。它通过使用标准 I2C 通信的软件控制端口进行控制。在该系列中，TAS5756M 采用传统的 BD 调制，确保了低失真特性。TAS5754M 使用 1SPW 调制，降低了空闲电流消耗，但代价是失真稍高。
独特的 HybridFlow 架构允许系统设计人员从多个可配置的 DSP 程序中进行选择，这些程序专门设计用于流行的音频终端设备，如蓝牙 (BT) 扬声器、条形音箱、扩展坞、低音炮。这将完全可编程器件的灵活性与固定功能 ROM 器件的快速下载时间和易用性相结合。
输出 MOSFET的 90 mΩ r DS(ON)提供了热性能和器件成本的最佳组合。此外，热增强型 48 端子 TSSOP 可在现代消费电子设备的升高环境温度下提供出色的操作。
特性：
●灵活的音频 I/O 配置
○支持 I2S、TDM、LJ、RJ 数字输入
○8 kHz 至 192 kHz 采样率支持
○立体声桥接负载 (BTL) 或单声道并联桥接负载 (PBTL) 操作
○使用 TAS5756M 进行 BD 调制，使用 TAS5754M 进行 1SPW 调制
○支持 3 线数字音频接口（无需 MCLK）
●高性能闭环架构（PVDD = 12V，R SPK = 8 Ω，SPK_GAIN = 20dBV）
○空闲通道噪声 = 62 μVrms (A-Wtd)
○THD+N = 0.007 %（1 W，1 kHz）
○SNR = 103 A-Wtd（参考 THD+N = 1%）
●PurePath HybridFlow 处理架构
○几个可配置的 MiniDSP 程序（称为 HybridFlows）
○下载时间 <100 毫秒（典型值）
○高级音频处理算法
●通讯功能
○通过 I2C 端口进行软件模式控制
○两个地址选择引脚 – 最多 4 个设备
●鲁棒性和可靠性特性
○时钟误差、直流和短路保护
○过温和过流保护
应用：
●LCD/LED 电视和多功能显示器
●条形音箱、扩展坞、PC 音频
●无线低音炮、蓝牙和有源扬声器
参数：
音频输入类型：数字输入
建筑学：D类
扬声器通道（最大）：立体声
功率级电源 (Max) (V)：26.4
功率级电源 (Min) (V)：4.5
负载 (Min) (ohms)：2
输出功率（W）：40
信噪比 (dB)：103
总谐波失真 + N @ 1 kHz (%)：0.007
Iq (典型值) (mA)：56
控制界面：软件
闭环/开环：关闭
模拟电源 (Min) (V)：2.9
模拟电源 (Max) (V)：3.63
采样率（最大）（kHz）：192
工作温度范围（℃）：-25 至 85

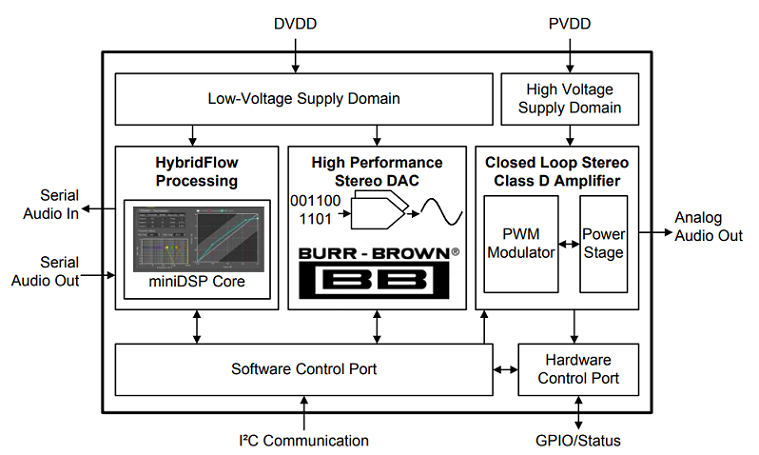

◆TAS5754M 简化框图

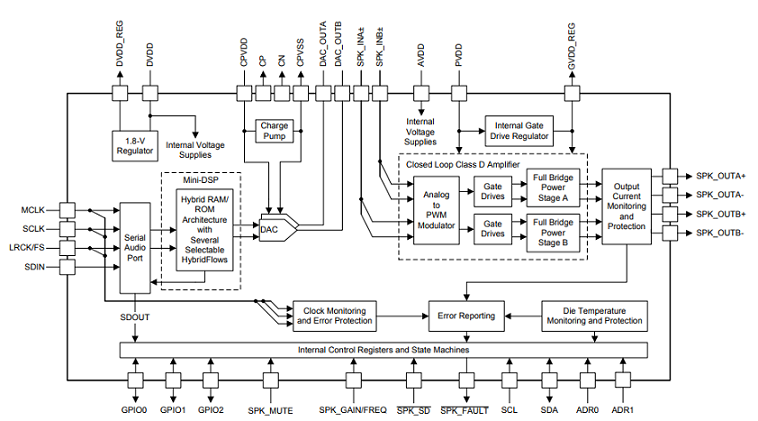

◆TAS5754M 功能框图
