TAS6422E-Q1是汽车类 75W、2MHz、2 通道、4.5V 至 26.4V 数字输入 D 类音频放大器
产品详情
描述：

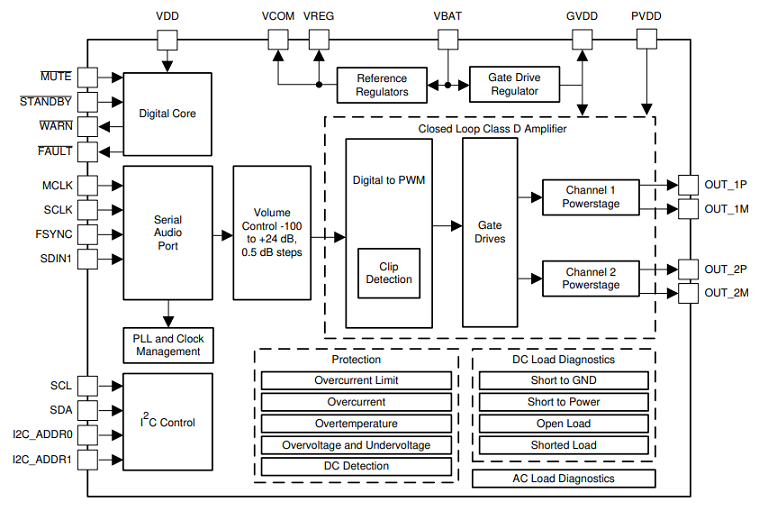

TAS6422E-Q1 器件是一款双通道数字输入 D 类AD7870KN音频放大器，可实现 2.1 MHz PWM 开关频率，可在非常小的 PCB 尺寸中实现成本优化的解决方案，在低至 4.5 V 的启动/停止事件下完全运行，以及高达 40 kHz 音频带宽的卓越音质。
这些器件增加了包括扩频在内的 EMI 管理功能，以协助应对系统级 EMI 挑战。
输出开关频率可以设置在 AM 波段以上，从而消除 AM 波段干扰并降低输出滤波和成本，也可以设置在 AM 波段以下以优化效率。
该设备具有内置的负载诊断功能，用于检测和诊断错接输出以及检测交流耦合高音扬声器，以帮助减少制造过程中的测试时间。
TAS6422E-Q1 D 类音频放大器设计用于汽车音响主机和外部放大器模块。
特性：
●符合 AEC-Q100 标准，适用于汽车应用
○温度等级 1：–40°C 至 +125°CT A
●高级负载诊断
○直流诊断无需输入时钟即可运行
○用于高音扬声器检测的交流诊断，具有阻抗和相位响应
●轻松满足 CISPR25-L5 EMC 规范
●音频输入
○2 通道 I 2 S 或 4/8 通道 TDM 输入
○输入采样率：44.1 kHz、48 kHz、96 kHz
○输入格式：16 位到 32 位 I 2 S 和 TDM
●音频输出
○两通道桥接负载 (BTL)
○单通道并行 BTL (PBTL)
○高达 2.1 MHz 的输出开关频率
○45 W，10% THD+N 至 2 Ω，14.4 V BTL
○75 W，10% THD+N 到 4 Ω，25 V BTL
○150W，10% THD+N 到 2Ω，25V PBTL
●14.4 V BTL 时 4 Ω 的音频性能
○1 W 时 THD+N < 0.02%
○42μV RMS输出噪声
○–90 分贝串扰
●负载诊断
○输出开路和短路负载
○输出到电池或接地短路
○线路输出检测高达 6 kΩ
○独立于主机的操作
●保护
○输出电流限制和短路保护
○40 V 负载突降
○开放接地和功率容限
○直流偏移
○过温
○欠压和过压
●一般操作
○4.5 V 至 18 V 电源电压
○具有 4 个地址选项的I 2 C 控制
○锁存和非锁存剪辑检测
○增强的 EMI 管理
应用：
●汽车音响主机
●汽车外部放大器
参数：
音频输入类型：数字输入
建筑学：D类
扬声器通道（最大）：立体声
功率级电源 (Max) (V)：26.4
功率级电源 (Min) (V)：4.5
负载 (Min) (ohms)：2
输出功率（W）：75
总谐波失真 + N @ 1 kHz (%)：0.02
Iq (典型值) (mA)：84
控制界面：I2C
闭环/开环：关闭
模拟电源 (Min) (V)：4.5
模拟电源 (Max) (V)：26.4
采样率（最大）（kHz）：96
PSRR (分贝)：75
工作温度范围（℃）：-40 到 125
