大联大友尚集团推出基于onsemi和GaN System产品的PD快充电源方案
2022年9月20日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于安森美（onsemi）NCP1623和NCP1343产品以及氮化镓系统公司（GaN System）GS-065-011-2-L功率晶体管的PD快充电源方案。
本文引用地址：http://www.eepw.com.cn/article/202209/438376.htm
图示1-大联大友尚基于onsemi和GaN System产品的PD快充电源方案的展示板图
以手机、电脑为代表的移动智能设备已经成为人们日常生活的重要工具，然而随着这些设备所覆盖的功能越来越多，设备有限的续航能力已经无法满足用户对于待机的需求，因此大功率的快充电源成为解决续航问题的另一种途径。但在以往的认知里，功率往往和充电器的体积有着密不可分的关系，一般来说输出功率越大，体积往往也就越大，这与产品日益小型化的趋势严重不符。为解决这一设计难题，大联大友尚基于onsemi和GaN System产品推出了PD快充解决方案，将先进的氮化镓器件应用其中，使产品能够拥有大功率快充的同时，外观依旧保持小巧。
图示2-大联大友尚基于onsemi和GaN System产品的PD快充电源方案的实体图
NCP1623是onsemi推出的一款升压PFC控制器，其基于创新的Valley同步频率折返（VSFF）方法。VSFF可在标称负载和轻负载条件下最大限度地提高效率，即在重载时以临界模式运行，在轻载时进入断续导通模式，并支持谷底开通以提高效率。NCP1623在低输入电压可将能效提高到2%，睡眠模式用电小于100μA，这能有效优化空载输入电源状态。
NCP1343准谐振反激控制器是设计高性能离线电源转换器的理想选择。NCP1343具有一个专有的谷底锁定电路，以确保稳定的谷底开关提高产品性能及稳定性。并且该系统可以在第个6谷底值工作，并转换到频率折返模式以降低开关损耗。而随着负载进一步降低，NCP1343进入静音跳跃模式以管理功率传输，同时最大限度地减少噪声。

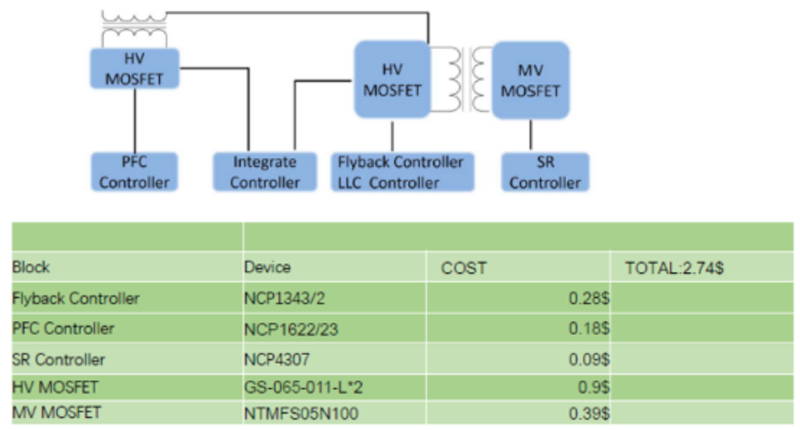

图示3-大联大友尚基于onsemi和GaN System产品的PD快充电源方案的方块图
除此之外，本方案还采用GaN System的GS-065-011-2-L功率晶体管作为功率转换器件，能够在不损伤电池的情况下，实现安全快充。借助onsemi和GaN System的先进产品与出色的技术，此PD快充电源设计最大输出功率为120W，并配备单USB-C口输出为100W（20V/5A），电源转换效率可高达93%。
核心技术优势：
PCBA 60mmx60mmx19mm超小体积，功率密度：1.26cm³/W；
NCP1623自动分段PF架构，更好提高5V-12V效率；
高效率93%，待机功耗小于100MW；
支持SCP、FCP、QC、PD、PPS多协议快充，覆盖市面上98%以上的笔记本、手机、平板、移动电源、适配器电源。
方案规格：
输入参数：90V to 264VAC 47/60HZ；
输出电压：3.3V -21V；
最大输出功率：100W；
支持PD2.0/3.0、PPS、BC1.2、QC。
