OPA858-Q1是具有 FET 输入的汽车类 5.5GHz 增益带宽、去补偿跨阻放大器
产品详情
描述：
OPA858-Q1 是一款具有 CMOS 输入的宽带、AOZ1014DI低噪声运算放大器，适用于宽带跨阻和电压放大器应用。当器件配置为跨阻放大器 (TIA) 时，5.5GHz 增益带宽积 (GBWP) 可在数十至数百 kΩ 范围内的跨阻增益下实现高闭环带宽。
当放大器配置为 TIA 时 OPA858-Q1 的带宽和噪声性能与光电二极管电容的关系。总噪声沿从 DC 延伸到左侧刻度上的计算频率 ( f ) 的带宽范围计算。OPA858-Q1 封装具有一个反馈引脚 (FB)，可简化输入和输出之间的反馈网络连接。
OPA858-Q1 经过优化，可在光学飞行时间 (ToF) 系统中运行，其中 OPA858-Q1 与 TDC7201 等时间数字转换器一起使用。使用 OPA858-Q1 在具有差分输出放大器（例如THS4541-Q1）的高分辨率 LIDAR 系统中驱动高速模数转换器 (ADC) 。
特性：
●符合汽车应用的 AEC-Q100 标准：
○温度等级 1：–40°C 至 +125°C，TA
●高增益带宽产品：5.5 GHz
●去补偿，增益 ≥ 7 V/V（稳定）
●超低偏置电流 MOSFET 输入：10 pA
●低输入电压噪声：2.5 nV/ √Hz
●转换速率：2000 V/μs
●低输入电容：
○共模：0.6 pF
○差分：0.2 pF
●宽输入共模范围：
○1.4 V 来自正电源
○包括负供应
●TIA 配置中的2.5 V PP输出摆幅
●电源电压范围：3.3 V 至 5.25 V
●静态电流：20.5 mA
●封装：8 针 WSON
●温度范围：–40°C 至 +125°C
应用：
●汽车激光雷达
●飞行时间 (ToF) 相机
●光时域反射仪 (OTDR)
●3D 扫描仪
●激光测距
●固态扫描激光雷达
●光学ToF位置传感器
●无人机视觉
●硅光电倍增管 (SiPM) 缓冲放大器
●光电倍增管后置放大器
参数：
建筑学：FET / CMOS 输入，电压 FB
通道数 (#)：1
总电源电压 (Min) (+5V=5, +/-5V=10)：3.3
总电源电压 (Max) (+5V=5, +/-5V=10)：5.25
GBW（典型值）（MHz）：5500
带宽@Acl (MHz)：1200
Acl，最小规格增益 (V/V)：7
压摆率 (Typ) (V/us)：2000
平带 Vn (Typ) (nV/rtHz)：2.5
1 kHz 时的 Vn (典型值) (nV/rtHz)：2.5
每通道 Iq (Typ) (mA)：20.5
Vos（偏移电压@25 C）（最大值）（mV）：2.5
轨到轨：不
特征：停机，失补偿
工作温度范围（℃）：-40 到 125
TI 功能安全类别：功能安全能力
CMRR (典型值) (dB)：80
输入偏置电流 (Max) (pA)：5
偏移漂移 (Typ) (uV/C)：1.5
输出电流 (Typ) (mA)：80
二次谐波 (dBc)：80
三次谐波 (dBc)：86
@兆赫：10
◆OPA858-Q1 功能框图
OPA858-Q1 是一款经典的电压反馈运算放大器 (op amp)，具有两个高阻抗输入和一个低阻抗输出。 支持标准应用电路，如图 1 和图 2 所示的两个基本选项。 每种配置的 DC 工作点由参考电压 (VREF) 进行电平转换，在单电源工作时，该电压通常设置为中间电源。 VREF 通常在双电源应用中接地。

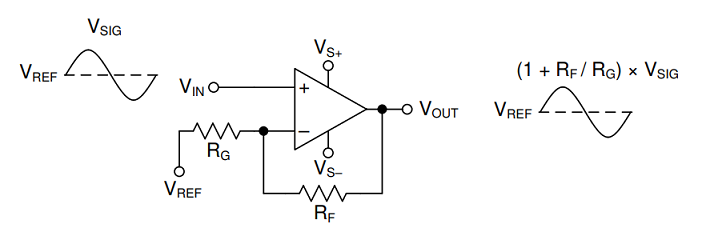

图 1：同相放大器

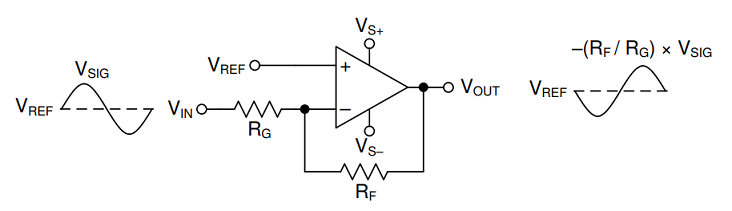

图 2：反相放大器
