【虹科新品】MR340系列增量式光纤编码器：用于户外运输系统作为驱动

虹科传感器 20220923

还在盲目寻找用于户外运输系统的驱动吗？想要拥有一款既不受EMI、RFI、雷电和接地回路的影响，又对雷电免疫，且坚固耐用，安全可靠，适合户外使用的驱动吗？MR340系列增量式光纤编码器可以满足您以上所有的需求，本文将以豪客摩天轮为例，讲解MR340系列增量式光纤编码器在户外运输系统中的具体应用。

传感专家

应用说明：

豪客摩天轮（High Roller）翱翔在拉斯维加斯的天际线上,高达167.64米（550英尺），超出伦敦眼(443英尺)和新加坡飞人(541英尺)，成为世界上最高的观景摩天轮。它给人们提供了无与伦比的的乘坐体验！豪客摩天轮完成一轮观光需30分钟，配有28个玻璃封闭的球形舱。在这里，整个拉斯维加斯的城市景色尽收眼底，一览无余。 整个摩天轮可容纳1120名乘客，每个球形舱都含有近21平方米（225平方英尺）的广阔空间，可供40人游玩，也可以出租举办单身夜派对或婚礼派对。 这般享受，仅在拉斯维加斯…


要求

作为一种户外运输系统，豪客摩天轮与上一节讨论过的缆车具有相同的关键性要求：

  1. 1. 不受EMI、RFI、雷电和接地回路的影响
  2. 2. 对雷电免疫
  3. 3. 耐候性强、坚固耐用，适合户外使用
  4. 4. 安全可靠，能够确保乘客安全和24/7全天候运行
  5. 5. 适用于测量轮应用


解决方案

传感专家

豪客摩天轮项目于2011年8月宣布，是凯撒娱乐公司斥资5.5亿美元的“林尼克酒店和赌场”的核心项目。Micronor与主承包商Schwager Davis公司合作，负责豪客摩天轮所有的机械化设备。 在工程层面， Heywood Engineering的 Lance Heywood 根据他在 Doppelmayr/Frey 空中电车方面的经验选择了 Micronor 光纤编码器作为驱动反馈。

Schwager Davis 开发了液压系统，该系统为正常使用的系统提供推进力和正常制动力以旋转车轮。 总共有八个驱动单元，每个驱动单元有四个大轮胎，提供牵引力来旋转车轮。 轮子转一圈需要30分钟。驱动系统能够双向旋转车轮，总功率为 1000 HP。

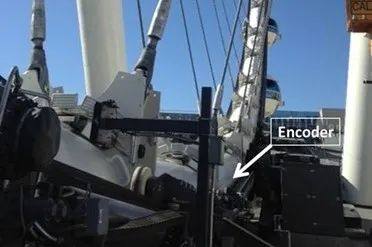

MR346 编码器配备了摩擦轮，就像电机驱动器的牵引轮胎一样，骑在豪客摩天轮的轮辋上。Micronor MRAD弹簧测量轮臂的改进版可容纳MR346编码器和0.5米（1.64英尺）的Micronor 簇绒橡胶涂层轮。为了有一定冗余，这些测量轮编码器系统分别安装在轮辋的东侧和西侧，使豪客摩天轮能够同步旋转。

直径158.5米（520英尺），旋转一整圈对应多少个编码器脉冲？ 周长(π*d)为497.93米（1633.62英尺），除以测量轮周长，等于编码器的 996.11 转。 编码器分辨率为 256ppr，计算得出豪客摩天轮每转 255,005 个脉冲！该摩天轮位置分辨率优于2mm（0.1”），即可分辨2mm以内的缆车位置

2014年3月31日，豪客摩天轮第一次正式运行。 在其运营的第一个全年（2015年），豪客摩天轮平均每天乘载 5,000 名乘客，相当于全年接近 2,000,000 名乘客。豪客摩天轮的顺利运行离不开Micronor 光纤编码器的帮助。


所用产品：

  • HK-MR346-C12C1R5编码器
  • HK-MR340-1控制器
  • 9350.02.093测量轮臂
  • 9350.02.095簇绒橡胶涂层轮
