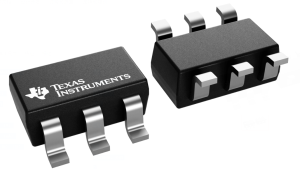

TMAG5173-Q1是具有 I2C 接口的汽车高精度线性 3D 霍尔效应传感器
产品详情
描述：
TMAG5173-Q1 是一款低功耗线性 3D 霍尔效应传感器，专为各种汽车应用而设计。该器件在 X、Y 和 Z 轴上集成了三个独立的ADC0809CCN霍尔效应传感器。精密模拟信号链和集成的 12 位 ADC 将测量的模拟磁场值数字化。I 2 C 接口同时支持多个工作 V CC范围，确保与低压微控制器的无缝数据通信。该器件具有一个集成温度传感器，可用于多种系统功能，例如热预算检查或给定磁场的温度补偿计算。
TMAG5173-Q1 可通过 I 2 C 接口进行配置，以实现磁轴和温度测量的任意组合。此外，该器件可配置为各种电源选项（包括唤醒和睡眠模式），让设计人员能够根据系统级需求优化系统功耗。多种传感器转换方案和 I 2 C 读取帧有助于优化吞吐量和准确性。专用INT引脚可在低功耗唤醒和睡眠模式期间充当系统中断，也可被微控制器用于触发新的传感器转换。
集成角度计算引擎 (CORDIC) 为轴上和离轴角度测量拓扑提供完整的 360° 角度位置信息。使用两个用户选择的磁轴执行角度计算。该器件具有磁增益和偏移校正功能，可减轻系统机械误差源的影响。
TMAG5173-Q1 提供四种不同的工厂编程 I 2 C 地址。该器件还通过修改用户可配置的 I 2 C 地址寄存器支持额外的 I 2 C 地址。每个可订购部件都可以配置为在系统校准期间选择适合磁铁强度和组件放置的两个磁场范围之一。
该器件在 –40°C 至 +125°C 的宽环境温度范围内始终如一地运行。
特性：
●符合汽车应用的 AEC-Q100 标准：
○温度等级 1：–40°C 至 125°C
●高精度线性 3D 霍尔效应传感器，优化位置传感速度和精度：
○角度测量漂移：±1°（最大值）
○单轴 20 kSPS 转换率
●功能安全合规目标：
○专为功能安全应用而开发
○用于帮助 ISO 26262 系统设计达到 ASIL B 的文档将在产品发布时提供
●可配置的电源模式包括：
○1.5 μA 唤醒和睡眠模式电流
●X、Y 或 Z 轴的可选线性磁场范围：
○TMAG5173x1-Q1：±40 mT、±80 mT
○TMAG5173x2-Q1：±133 mT、±266 mT
●来自用户定义的磁性和温度阈值交叉的中断信号
●具有增益和偏移调整的集成角度 CORDIC 计算
●用于降噪的可配置平均滤波器
●带有循环冗余校验 (CRC) 的I 2 C 接口：
○最大 1 MHz I 2 C 时钟速度
●通过 I 2 C 或专用INT引脚进行转换触发
●多种磁铁类型的集成温度补偿
●内置温度传感器
●2.3 V 至 3.6 V 电源范围
应用：
●转向柱控制
●方向盘控制
●变速系统
●电动自行车
●执行器
参数：
电源电压 (Vcc) (Min) (V)：2.3
电源电压 (Vcc) (Max) (V)：3.6
磁感应范围 (mT)：40、80、133、266
工作温度范围（℃）：-40 到 125
采样率 (kSPS)：20
TI 功能安全类别：功能安全合规
接口类型：I2C
大约。价格（美元）：1ku | 1.190
◆TMAG5173-Q1 应用框图
◆TMAG5173-Q1 功能框图
