【虹科新品】HK-MR340系列光纤增量式编码器：监测电弧炉中的电极位置
应用描述&应用需求
电弧炉
01应用描述<<<<

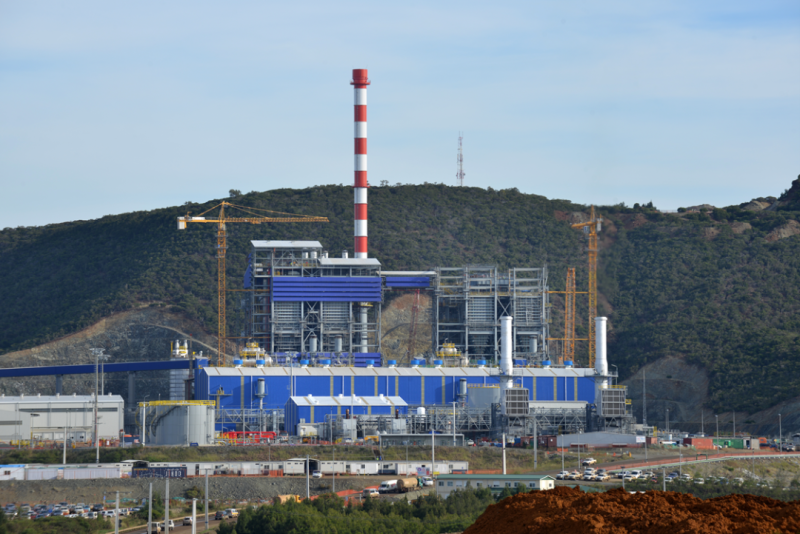

Koniambo矿是新喀里多尼亚最大的镍储量（来源地）之一，拥有超过1.5亿吨镍金属。镍通过输送机从科尼安博地块被带到岛上海岸的冶炼厂，在整个镍冶炼过程中，为将镍矿石提纯为纯镍，温度可以达到1350°C。
典型的电弧炉（EAF）通过电弧加热带电材料，这是处理原钢和废钢、铂金、硅石和其他矿石的常用方法。中型炉的运行电压为 60,000,000伏安（60MVA），二次电压为 400-900V，电流高达 44,000A。
02应用需求<<<<
伺服电机或液压缸控制电极位置，因此，位置反馈和控制对性能来说至关重要。在电弧炉内，碳/石墨电极会随着时间的推移而磨损，必须监测电极位置以实现最佳矿石处理,该设备能在持续高温和高电气噪声环境中运行。
解决措施&实施情况
01解决措施<<<<
电弧炉的尺寸和参数决定了位置传感器的工作环境。虽然通常会使用增量式编码器，但有时也会使用光纤编码器。
HK-MR340系列光纤编码器，如MR344空心轴增量编码器，最适合用于需要抗电磁干扰和抗高压的恶劣环境。同样，MR344也不需要电源来运行，没有可靠性问题，从长期来看，它降低了运营的成本。
相对来说，传统的光学编码器购置成本更低、可实现分辨率更高（高达36,000ppr，而HK-MR344为1024ppr）。但这些编码器需要电源来运行，其可靠性可能会受到高压尖峰和瞬态的影响，从而导致更大的长期运营成本。
02实施情况<<<<
HK-MR344空心轴增量编码器是由接触电极表面的摩擦轮驱动的。当电极向上或向下移动时，编码器向远程MR340控制器模块提供光信号，从而得到精确的位置反馈。
采用产品&性能比较
01采用产品<<<<
-虹科MR344 高分辨率空心轴增量型编码器，数量为1
-虹科MR340-1 DIN轨道安装控制器，数量为1
02性能比较<<<<
| _ | HK-MR344光纤编码器 | 传统的光学编码器 |
| 温度 | 最高125℃ | 最高85℃ |
| EMI和高电压免疫力 | √ | 需要高价格、重负荷、耐温的电缆 |
| 编码器的动能需求 | N/A | 需要电源 |
| 可靠性问题 | 无 | 受高压峰值和瞬态影响 |
| 分辨率 | 1024ppr | 36,000ppr |
