LVDT线性位置传感器根据机械类型怎么分类？

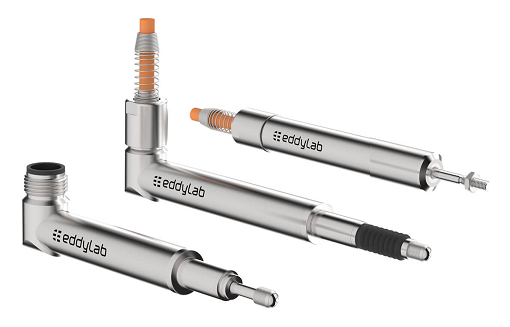

LVDT（线性可变差动变压器）是线性位置传感器。它们用于测量相对较短距离内的线性位移和位置。当今市场上的LVDT可以测量小至百万分之一厘米（微英寸）的运动，或者在另一个极端情况下甚至高达约0.7米（~27英寸）。
LVDT由一个包含自由移动轴（又名电枢）的管组成。管的底部安装在固定位置，杆的末端固定在一个物体上，该物体的位置将以线性（来回）方式a移动。
LVDT类型或机械种类：
就其轴/电枢结构而言，目前有几种基本品种可供选择：
一、自由（非导向）电枢LVDT
在这种情况下，轴或电枢可以在LVDT主体中来回自由滑动。它没有固定在其上，也没有任何力作用于LVDT本身内。电枢连接到被测对象，该对象与LVDT主体平行移动。结果是几乎无摩擦的布置，从而使传感器的使用寿命非常长。当然，要达到最佳效果，需要适当的对齐。
自由或“非导向”电枢非常适合短距离、高速应用（例如，振动）。当将观察到大量循环时，它也是理想的。当被测对象与LVDT主体平行移动时，它的效果最佳。
二、俘获（引导）电枢LVDT
在俘获或导向LVDT中，电枢既连接到主体又连接到被测对象。电枢由限制它的低摩擦轴承组件引导。
这允许LVDT处理更长的测量范围（例如，~25毫米到45厘米[~0.5到18英寸]），以及当被测对象横向移动到LVDT主体时的情况。
在这些情况下，如果未引导电枢，则会发生错位。俘获（引导）电枢LVDT在静态和动态测量应用中都很有用。
短距离（例如，最大±76毫米[±3英寸]）的LVDT可以水平安装并且不会弯曲，但是，较大的单元在水平安装时通常需要支撑，以确保它们不会因重力而弯曲。
三、强制或弹簧延伸电枢LVDT
强制或“弹簧延伸”电枢LVDT具有与上述固定（引导）LVDT相同的低摩擦轴承组件，但此外，它使用弹簧、气动装置或电机等机械复位机构来轻将电枢推出至完全偏转。这适用于希望LVDT电枢与被测对象保持稳定连接的应用。
在这种情况下，只有LVDT主体是固定的，电枢端通常有一个球，用于推动被测对象而不是固定在其上。因此，被测对象甚至可以移动到无法触及的地方或被不同的对象替换，就像在装配线的情况下一样。弹簧伸长的电枢球会自动伸长并等待物体返回或更换，并在它完成时平稳地移动。这些LVDT最适合静态和缓慢移动的应用。大多数LVDT制造商提供部分或全部这些电枢品种的传感器，以处理广泛的应用。
当今市场上有各种各样的LVDT。有些是专门为应用和环境而设计的，例如食品和药品的卫生应用、浸没在盐水中、极端温度环境中、非常高精度的科学应用，甚至是在加压环境中数钱，以及更多变体。它们通常由不锈钢制成，非常适合这些应用。
