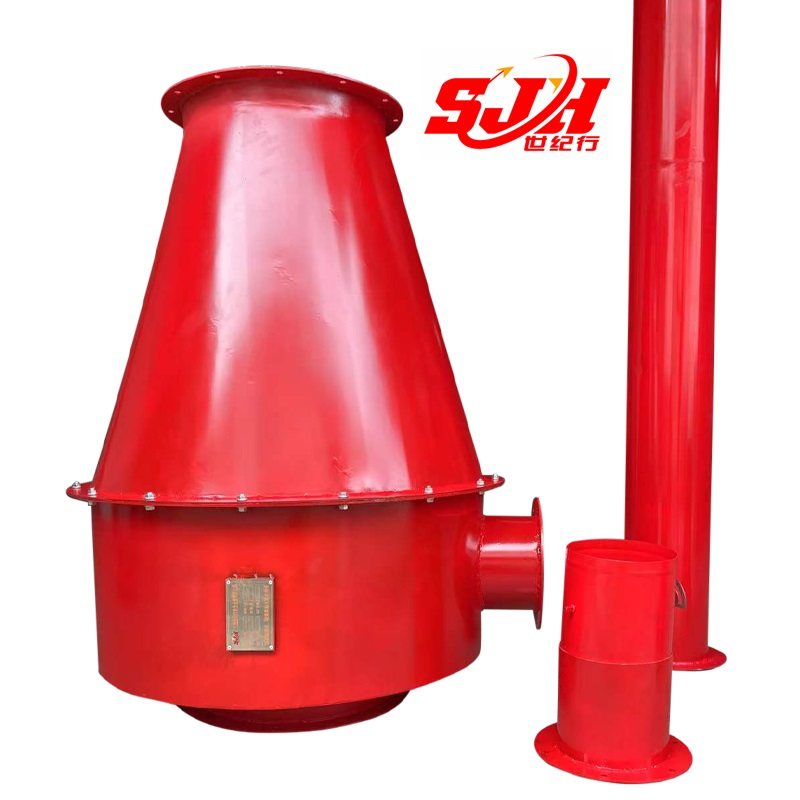

卷烟厂火星捕捉装置

卷烟厂火星捕捉装置主要作用是对于一些高温并且含火星的烟气进行处理，例如，生物质锅炉烟气、冲天炉烟气，中频炉烟气，转炉一次烟气等。

卷烟厂火星捕捉装置是我公司技术人员研制的防烧除尘布袋的配套设备，安装在布袋除尘器的前面，主要作用就是捕捉烟气中未燃尽的火星，不让火星进入布袋除尘器。

主要作用是对于一些高温并且含火星的烟气进行处理，消除烟气中的火花，以免烧毁除尘器滤袋。例如，生物质锅炉烟气、冲天炉烟气，中频炉烟气，转炉一次烟气等。

火花捕集器用于高温烟气中的火花颗粒捕集时，内部结构为：

1、设备主体材料一般采用4mm厚的铁板，对粱、柱和平台梯子等则采用Q235A；

2、气流速度应尽量低一些，一般在0 .3 ～ 3 m／S ；

3、考虑粉尘的分离效果。过滤板应有一定的耐磨措施和恰当的角度；

4、设备结构设计要考虑到高温引起的设备变形。

传感专家

卷烟厂火星捕捉装置-旋流式捕集有多种结构形式，旋流式，百叶窗式，重力沉降式等。

工作原理

1、旋流式捕集方式，利用旋流式导流叶片引导烟气作旋转流动，将大颗粒火星粉尘与导流叶片或管道筒壁碰撞后熄灭。

2、重力沉降式，用一根管道将烟气通至筒形沉降室的底部，然后烟气经过壁碰，将火花沉降下来，其余废气排至除尘器工序。3、百叶窗式，一种简单的阻隔方式。

结构说明：

1、包括一个中空的壳体，壳体的两端分别设置有出风口和进风口，壳体的截面积大于进风口的截面积，壳体内设置有多层捕捉网，捕捉网的孔径由前往后依次增大。

2、防飞溅挡板壳体内插设有多片的隔板，隔板上设有通孔，各隔板的通孔是交错设置，在隔板上设有数片导流片，导引废气并将粉体拦截捕集在隔板上，隔板叶片有一定的耐磨措施和恰当的旋转角度；

传感专家

捕集机理

1.筛滤作用2.惯性碰撞3.扩散作用4.拦截作用

上述各种捕集机理对于同一特性的火星来说并非都同时有效，起主导作用的往往只是一种机理或二、三种机理的联合作用。其主导作用要根据火星尘粒性质，结构、特性和运行条件等实际情况确定。

传感专家

更多安装和技术详情,可咨询:江西世纪行 18979979777【刘工】

我司主营:无焰泄爆装置、管道火花探测器、单向隔爆阀等安防产品,可提供上门安装和技术咨询服务。
