AMC7820是用于模拟监测和控制的集成多通道模数转换器 (ADC)和数模转换器 (DAC)
产品详情
描述：

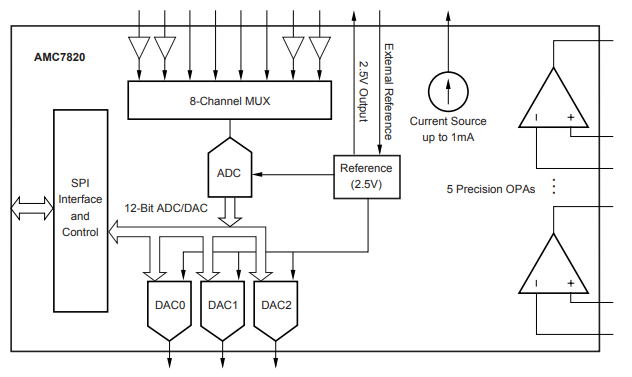

AMC7820 是一个完整的模拟监视和控制电路，包括一个 8 通道、12 位模数转换器 (ADC)、三个 12 位数模转换器 (DAC)、九个ADS7844EB运算放大器、一个热敏电阻电流源、内部 +2.5V 基准和 SPI 串行接口。可以应用外部参考。典型功耗为 40mW。对于 ADC，无缓冲模拟输入范围为 0V 至 +5.0V，缓冲模拟共模输入范围为 0V 至 +3.8V。对于 DAC，模拟输出范围为 0V 至 +2.5V 或 0V 至 +5.0V。
AMC7820 是低功耗和小尺寸至关重要的多通道应用的理想选择。AMC7820 采用 TQFP-48 封装，并在 –40°C 至 +85°C 温度范围内进行了全面规范和测试。
特性：
●100kHz 采样率 12 位 ADC
●8 个模拟输入通道
●三个 12 位 DACS
●九个运算放大器
●热敏电阻电流源
●内部 2.5V 参考
●SPI 串行接口
●3V逻辑兼容
●+5V 单电源
●低功耗：40mW
●TQFP-48 封装
应用：
●DWDM 中的 CW 激光器和泵浦激光器电流控制
●DWDM 中的 TEC 冷却器电流控制
●光功率监测
●可调激光器
参数：
ADC通道数：8
ADC 分辨率（位）：12
DAC 通道数 (#)：3
DAC：分辨率（位）：12
温度传感：偏僻的
GPIO：0
接口类型：接口接口
特征：温度传感器
工作温度范围（℃）：-40 至 85
ADC：采样率（KSPS）：100
ADC：模拟输入范围（最小值）(V)：0
ADC：模拟输入范围（最大）(V)：5
DAC：建立时间（美国）：3
DAC：输出满量程（Min）（V）：0
DAC：输出满量程（最大值）(V)：2.5, 5.0
