TPSI3050是具有集成 10V 栅极电源的隔离式开关驱动器
产品详情
描述：
TPSI3050 是一款完全集成的隔离式开关驱动器，与外部电源开关结合使用时，可构成一个完整的ADS801U隔离式固态继电器 (SSR)。标称栅极驱动电压为 10V，峰值拉电流和灌电流为 1.5/3.0A，可选择多种外部电源开关以满足广泛的应用。TPSI3050 从其初级侧接收的功率生成自己的次级偏置电源，因此不需要隔离的次级电源偏置。此外，TPSI3050 可选择为外部支持电路供电以满足各种应用需求。
TPSI3050 支持两种基于所需输入引脚数量的操作模式。在通常用于驱动机械继电器的双线模式下，控制开关仅需要两个引脚并支持 6.5 V 至 48 V 的宽电压工作范围。在三线模式下，3 V 至 5.5 V 的主电源由外部提供，开关通过单独的使能控制。TPSI3050S 仅在三线模式下可用，具有用于开关控制的一次性使能功能。此功能对于驱动通常只需要一个电流脉冲即可触发的 SCR 很有用。
次级侧提供 10 V 稳压浮动电源轨，无需次级偏置电源即可驱动各种电源开关。该应用可以驱动用于直流应用的单个电源开关或用于交流应用的双背靠背电源开关，以及各种类型的 SCR。TPSI3050 集成隔离保护非常稳健，与传统机械继电器和光耦合器相比具有更高的可靠性、更低的功耗和更大的温度范围。
TPSI3050 的功率传输可以通过使用从 PXFR 引脚到 VSSP 的外部电阻器选择七种功率电平设置之一来调整。此操作允许根据应用的需要在功耗与次级提供的功率之间进行权衡。
特性：
●无需隔离二次电源
●驱动外部功率晶体管或 SCR
●3kV RMS基本隔离
●具有 1.5/3A 峰值拉电流和灌电流的 10V 栅极驱动器
●为外部辅助电路提供高达 50mW 的电源
●支持交流或直流切换
●支持两线或三线模式
●七级功率传输，电阻可选
●具备功能安全性
○可用于辅助功能安全系统设计的文档
●温度范围 –40 至 125°C 环境温度
应用：
●固态继电器（SSR）
●楼宇自动化
●工厂自动化和控制
参数：
隔离额定值 (Vrms)：3000
场效应管：外部的
通道数 (#)：1
电源电压（最小）（V）：3
电源电压（最大值）(V)：48
负载电压 (V)：1400
最高画质 (A)：100
栅极驱动电压 (V)：10
特征：电感隔离
开启时间（启用）（ns）：4000
关闭时间（禁用）（ns）：3000

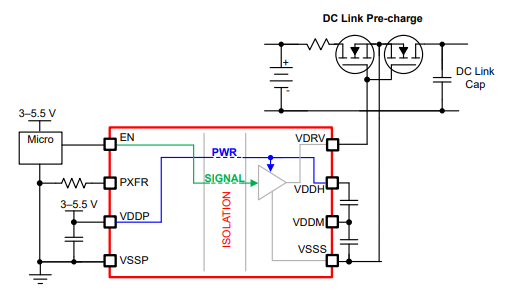

◆TPSI3050简化示意图

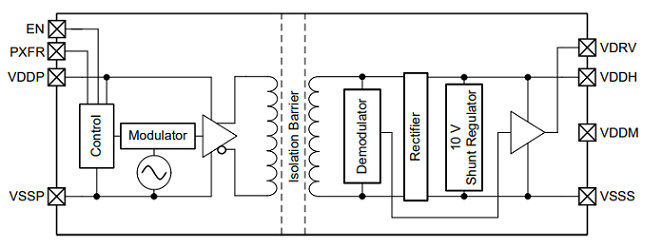

◆TPSI3050功能框图
