美阔推出1Mbit/s响应速度高速光耦MPCM501
肥猫看科创
光电耦合器种类繁多，根据传输特性可划分为线性光耦和非线性光耦。其中线性光耦具备线性化的传输特性曲线，可通过线性特征实现电信号隔离，适合小信号传输，常用于传输模拟信号；而非线性光耦具备非线性化的电流传输曲线，适合于传输开关信号常用于传输数字信号。
光电根据传输速率可分为普通光耦和高速光耦；高速光耦仅是数字隔离器的一种，是第一代数字隔离器，它的结构是光敏二极管+放大驱动电路；决定光耦传输速率主要取决于三个时间：开通时间、存储时间、关断时间。影响最大的是存储时间，它使脉冲变形，从而造成传输错误。
光电耦合的主要特点如下：
1.容易和逻辑电路配合。
2.无触点、寿命长、体积小、耐冲击。
3.响应速度快。光电耦合器件的时间常数通常在毫秒甚至微秒级。
4.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。
5.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。
6.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。
由工采网代理的四川美阔推出的高速光耦MPCM501；传输速率高达1mbit/s，传输效率大幅提升，提高了瞬变免疫性噪声抑制、EMI，并且消除了接地环路；
MPCM501系列结合了一个砷化铝镓红外发射二极管作为发射器，该发射器光学耦合到一个塑料SOP5封装中的硅高速光电晶体管。MPCM501系列具有坚固的共面双模子结构，具有最稳定的隔离特性。
光耦 - MPCM501的特性：
☆高隔离3750 VRMS
☆直流输入与高速晶体管
☆工作温度范围- 55°C至100°C
☆REACH符合性
☆无卤；无卤素（技术）
☆MSL class 1
☆监管批准
-UL - UL1577 (Pending Approved)
-VDE - EN60747-5-5(VDE0884-5)
-CQC – GB4943.1, GB8898

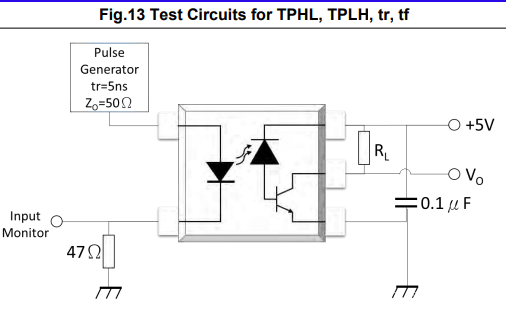

测试电路图：
应用领域：线路接收器、电信设备、CMOS-LSTTL-TTL的输出接口、宽带模拟耦合、脉冲变压器替换、计算机外围接口等。
