气体传感器技术在变电站变压器状态检测中的应用
在变电站设备中，电力变压器是结构最复杂，故障原因最复杂的电网设备。电力变压器在运行中有不少需要监测的参数，如负荷、油温、油位、油中气体和开关分接位置等。今天，传感器专家网小编便来为大家介绍一下气体传感器检测技术在变压器状态检测中的具体应用。

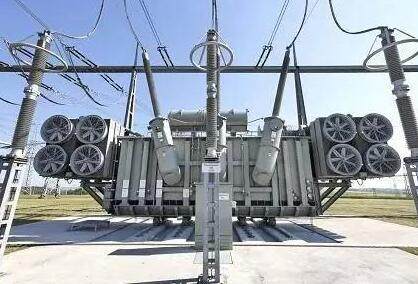

变电站变压器设备，资料图
由于电能在进行远程传输时，损耗较大。因此，为提高传输的效率，通常会对发电站所产生电能进行升压，然后再由各地的变电站和变电所根据需要进行降压，最后输送到各用户处。在这一过程中，升压和降压的工作是由变压器来完成的。所以，变压器的健康状态检测是变电站在日常维护中必不可少的一项工作。
在变电站中，变压器一般都很大，并且内部进行了油封。而在密封油的外侧空间则充有少量的氮气，油封的目的一方面是起到冷凝剂的作用，用于快速吸收并散发掉工作时产生的大量热；另一方面，还可以起到绝缘的作用。
对于新的变压器来说，内部的氮气层自然是相对纯净，但随着使用年限的增长，变压器内线圈间绝缘性的削弱，从而导致在高电压下产生电弧，最终使得密封油在此作用下释放出含有多种成分的可燃气体。因此，通过气体传感器来周期性测量混合气体中可燃气体含量的变化，便能对变压器的健康状态做出判断，并确定是否需要更换。

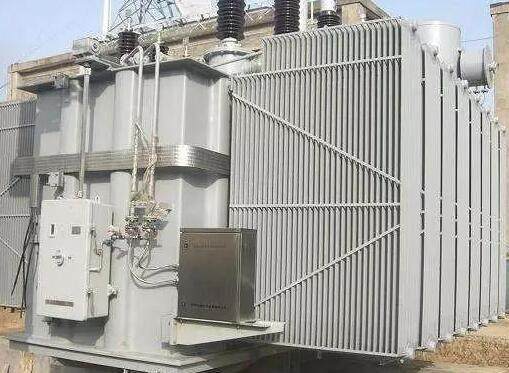

气体检测仪用于变压器状态检测中，资料图
在这些气体中，氢气对变压器的故障诊断是一个重要的指标。结合当前脱气技术和气体传感器技术的情况，选用氢气作为变压器故障特征气体，对产气速率加以重点关注，以气体含量和产气速率两项指标作为故障判断的依据，能及时的反应变压器运行状态，为设备的计划检修过渡到状态检修提供前提条件。
目前，常用的氢气检测仪内置的氢气传感器，多采用电化学的检测原理。具体的原理是指，当被测氢气通过扩散栅栏进入传感器并在感应电极表面处发生氧化反应，与此同时负电极发生还原反应，从而产生内部电流。将传感器与外部电路接通，因电流大小与被测氢气浓度有关，因此可通过电流大小来测量气体的浓度。市场上有的电化学方式的氢气传感器，除以扩散栅栏来使被测气体完全反应外，还会增加了一参考电极，辅以外部稳压电路来提高测量性能。
以上便是传感器专家网为您介绍的变压器上的气体传感器的应用，未来，小编还将继续为您带来与变电设备相关的更多的传感器技术应用，敬请期待。
