磁栅尺读数头MRR：你不知道的位置与运动测量专家

阿童木传感器厂家 20200809

  • 工业位置检测
  • 非接触式测量
  • 磁栅尺传感器
一：工作原理 利用与录音技术相似的方法，通过录磁头在磁性尺（或盘）上录制出间隔严格相等的磁波这一过程称为录磁。已录制好磁波的磁性尺称为磁栅尺。磁栅尺上相邻栅波的间隔距离称为磁栅的波长，又称为磁栅的节距（栅距）。

 一：工作原理

利用与录音技术相似的方法，通过录磁头在磁性尺（或盘）上录制出间隔严格相等的磁波这一过程称为录磁。已录制好磁波的磁性尺称为磁栅尺。磁栅尺上相邻栅波的间隔距离称为磁栅的波长，又称为磁栅的节距（栅距）。

非接触式扫描磁场，并将模拟测量值转换为绝对或增量输出信号。作为完整的测量系统，该磁性测量技术，尤其是非接触测量技术适用于线性和径向位置的检测，同样也适用于转数或角度的检测。在工业极端条件下的测量对稳定性和可重复性要求很高，正是在此方面，磁栅尺解决方案值得您考虑和选择：灰尘、油脂、振动、冲击和温度都不是障碍。

磁栅尺作为一种开放式的、坚固耐用的磁性测量系统，这种集成了信号转换模块的磁性传感器具备直接数字信号输出装置，与磁尺结合使用，形成了一个开放而且可靠的线性测量系统。

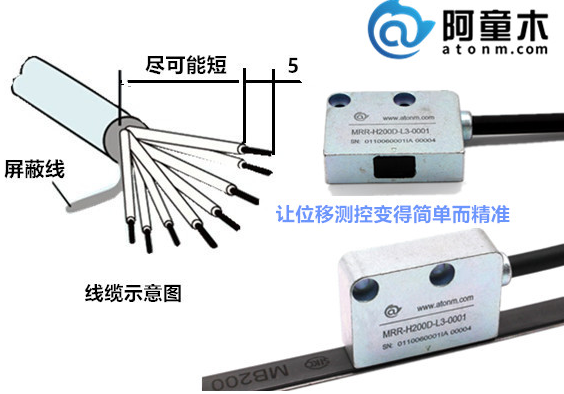

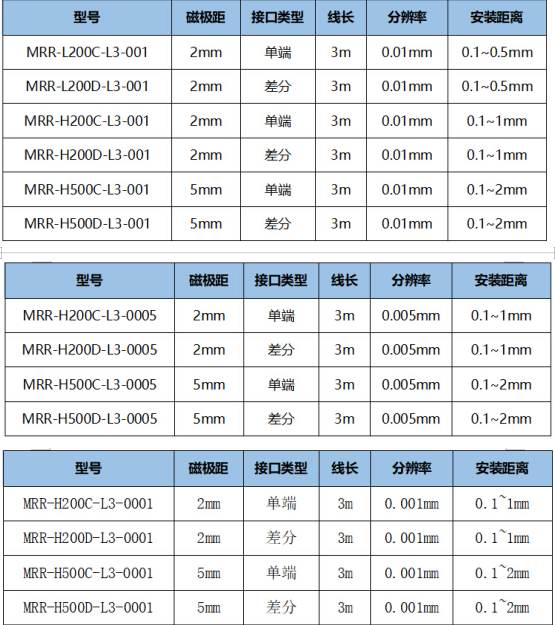

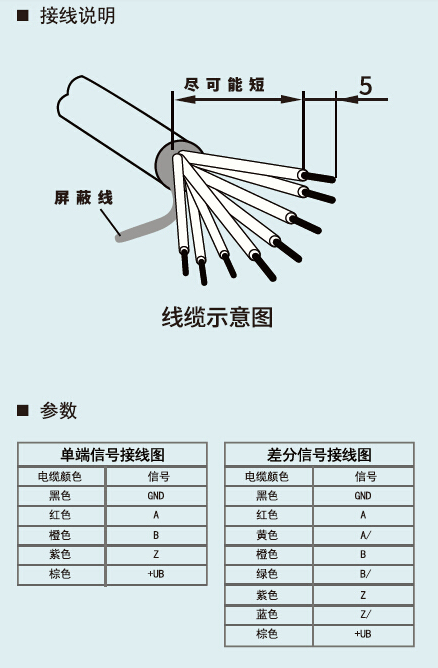

二、产品型号和线缆示意图



三、竞争优势

（1）高可靠性：采用全金属外壳设计，全进口高柔耐磨屏蔽电缆，抗干扰软硬硬件电路设计

（2）高精度：分辨率精度：1um，5um，10um 亦可按客户要求定制；被测量装置平行安装，五无机械转换误差

（3）高环境性：耐受油污，液体，粉尘，振动等复杂的工作环境

（4）安装简单：采用差分或单端脉冲输出信号，产品外观小巧而精致，方便小空间安装

全金属
