霍尔传感器在洗衣机滚筒位置检测中的应用
目前，市场上洗衣机设备在不断更新换代，有的洗衣机甚至还借助核心软件，把变频电机、控制芯片和霍尔传感器巧妙整合成洗衣变频精控系统，从而更好的针对不同衣物，变频洗涤，变力呵护，并有效降低噪音。此外，还可以与水位传感器、温度传感器等传感器元件联动，组成更加精密的控制系统，以执行最佳选择，智能净衣，节水节电。

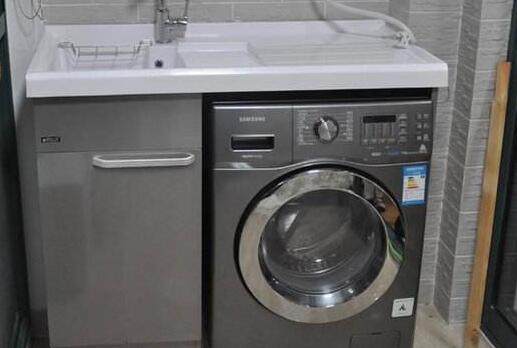

全自动洗衣机，资料图
今天，传感器专家网小编便来为大家介绍一下霍尔传感器在洗衣机中滚筒位置检测的原理与应用。目前，新型霍尔传感器可以提供各种器械设备的非接触式实施，提高了可靠性和耐用性，从根本上消除了机械磨损和疲劳。
在洗衣机设备制造领域，目前，洗衣机的滚筒容量从5千克向7或8千克发展，然而这些大容量滚筒却仍然能够安装在标准宽为60厘米的标准洗衣机机壳内，这就意味着滚筒与机壳件的间隔更窄，两者间更易发生碰撞。
对此，必须事先用该信号确定滚筒对机壳的影响，以及由此引起的反作用，以测量滚筒相对于机壳的位置。目前，可用基于霍尔效应的霍尔传感器，来检测洗衣机滚筒在三个维度中与机壳的相对位置。

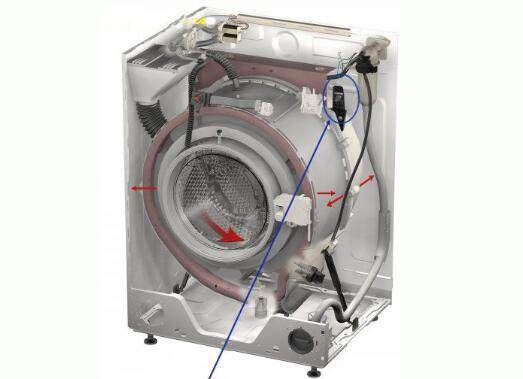

洗衣机中的霍尔传感器检测元件，资料图
在洗衣机中，通过安装霍尔传感器，可测量偶极磁场的三个矢量分量。整个测量系统包括：一固定在洗衣机滚筒上的磁体以及装在机壳上的霍尔传感器。霍尔传感器测量磁场的方向及强度，从而确定磁体在三个维度中同时进行的相对运动，然后再将该信息传输到装在洗衣机上的微控制器，最后，该微控制器再用此程序确定控制滚筒运动的方法。
目前，在洗衣机滚筒位置检测应用中，市场上通常采用数字全极霍尔传感器，这是因为它们更容易集成到系统中去，还可减小平均电源功耗，从而大大降低系统成本。这种霍尔传感器还可以检测失调现象以及洗衣机旋转过程中的共振频率，从而更均匀地分配重量以减轻失调。此外，此类霍尔传感器甚至还可在放入衣物时测出其重量，并据此建议洗涤剂用量。
以上便是传感器专家网为大家介绍的霍尔传感器如何从三个维度，测量洗衣机滚筒与机壳间的距离的原理了。其实，在如今的全自动洗衣机中，进水量和水位的测量也需要各种霍尔传感器的协助，比如，借助霍尔传感器的磁测量方式，可有效实现进水阀的启闭。今后，传感器专家网将结合具体应用案例为大家介绍相关应用详情，敬请期待。
