电流传感器在光伏发电汇流箱中的原理与应用
霍尔电流传感器光伏作为清洁能源，具有低污染、高效率等优点，电流电压传感器作为核心检测元器件，在光伏整体发电的过程起到至关重要的作用。今天，传感器专家网小编便来为大家介绍一下电流传感器在汇流箱中的应用。

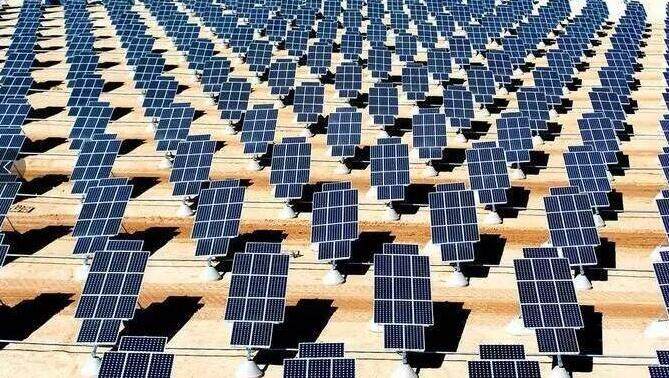

光伏发电，资料图
随着能源危机和环境问题的出现，新型可再生能源的开发和利用也开始引起人们的关注。其中太阳能作为一种常见易获取的清洁能源，很早便被用于能源发电中，并逐步形成今天的光伏发电产业。
作为新能源的一种，光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成。

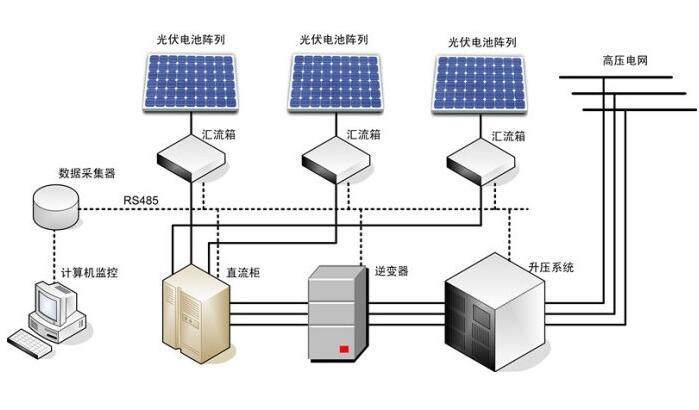

光伏发电系统示意图，资料图
光伏发电是由太阳能电池板将接收到的光能转化为电能，从而实现能量转化的。在将由太阳能电池板转化的电流用于使用前，需要进行多次处理和转化，其中多处要用到电流传感器对线路的监控、保护作用，汇流箱便是其中之一。
在光伏发电系统中，为了提高电流并减少光伏太阳能电池阵列与逆变器间的连线，通常将由一定数量太阳能电池串联组成的光伏阵列并联到汇流箱中，然后通过控制器输入到逆变系统中。电流传感器在汇流箱中主要用于测量各并联支路电流大小，从而可以监控各光伏阵列工作状态是否正常、是否出现断路情况，并可防止电流或电压过大从而起到电路保护作用。
其中，在选择电流传感器时，要求电流传感器产品稳定性的同时，兼顾高精确的电量计量工作。基于霍尔闭环原理的电流传感器在光伏汇流箱中的基本应用，针对光伏阵列中的每一块电池板的电流进行监测。
基于霍尔效应的电流传感器，不论是开环还是闭环原理，基本的性能区别不大，其基本的优点都包括：响应时间快、低温漂、精度高、体积小、频带宽、抗干扰能力强、过载能力强。

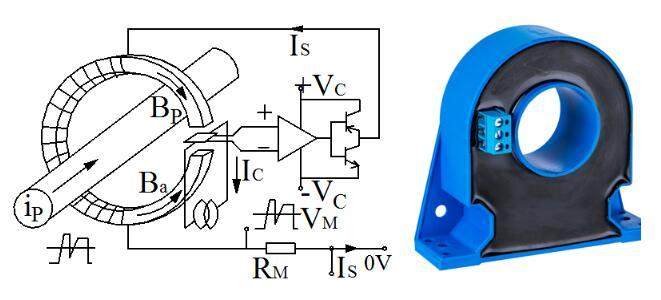

闭环电流传感器原理示意图，资料图
闭环霍尔电流传感器基于磁平衡式霍尔原理，即闭环原理，当原边电流IP产生的磁通通过高品质磁芯集中在磁路中，霍尔元件固定在气隙中检测磁通，通过绕在磁芯上的多匝线圈输出反向的补偿电流，用于抵消原边IP产生的磁通，使得磁路中磁通始终保持为零。经过特殊电路的处理，传感器的输出端能够输出精确反映原边电流的电流变化。

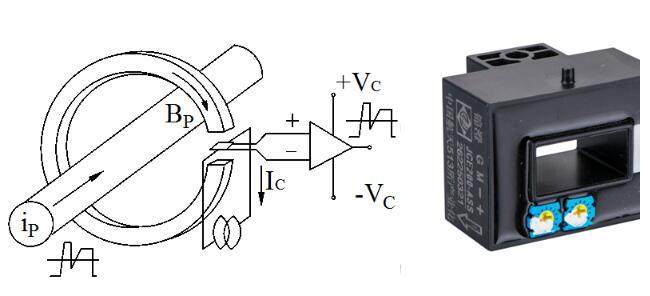

闭环电流传感器原理示意图，资料图
开环霍尔电流传感器基于直测式霍尔原理，即开环原理，原边电流IP产生的磁通被高品质磁芯聚集在磁路中，霍尔元件固定在很小的气隙中，对磁通进行线性检测，霍尔器件输出的霍尔电压经过特殊电路处理后，副边输出与原边波形一致的跟随输出电压，此电压能够精确反映原边电流的变化。
以上便是传感器专家网为各位介绍的电流传感器在汇流箱中的原理与应用了。今后，传感器专家网还将继续关注光伏发电设备中的各类传感器技术与应用，敬请期待。
