传感器专家网为你揭秘霍尔传感器测大电流的方法
电流是霍尔传感器中非常重要的一个因素，很多人会问，如何利用霍尔传感器来检测大电流？下面，传感器专家网小编将为大家带来霍尔传感器测大电流的方法，让更多的人学会测大电流。
霍尔传感器测大电流的方法，资料图
霍尔传感器简介
霍尔传感器，是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔元件测量电流，是用霍尔元件检测通电导线周围的磁场来实现的。霍尔效应大电流计的特点是：结构简单、成本低廉、准确度高、测量时不需要断开回路。下面，就来介绍几种用霍尔元件测量大电流的方法。
1.导线旁测法
此法最简单，将霍尔元件放在通电导线的附近，给霍尔元件通一恒定的电流，用霍尔元件测量被测导线的磁场，就可以从霍尔元件输出的电压中确定被测电流的值。
这种方法测量大电流的特点是结构简单、操作方便。但测量精度较差，受外界干扰也大，所以只适用于要求精度不高的场合。
2.导线贯穿磁芯法
如果用铁磁材料做成磁导体的铁芯，使被测导线贯穿它的中央，将霍尔传感器放在磁导体的气隙中，这样，可以通过环形铁芯集中磁力线。当导线中有电流流过时，使导磁体铁芯磁化，在环形气隙中就形成磁场，导线中的电流越大，气隙处的磁感应强度就越大，霍尔元件输出的电压VH就越大。于是可以通过电压VH检测到导线中的电流大小。这种方法的特点是检测精度较高。
在实际应用中，通常把导磁铁芯做成钳形，成非闭合磁路的形式。

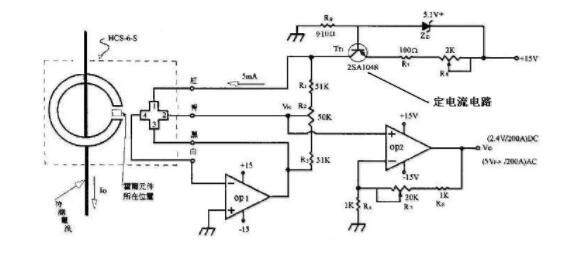

霍尔传感器测大电流的方法，资料图
3.磁芯绕线法
以某款霍尔线性传感器为例，这种检测方法的电路由标准环形导磁铁芯和霍尔线性传感器组合而成。被测通电导线绕在导磁铁芯上，每1匝/A在气隙处可产生0.0056T的磁感应强度。如果测量范围是0~20A，则导线绕制9匝，使可产生约0. 1T的磁感应强度，霍尔传感器会有1.4V的电压输出，以此可以检测出通电导线电流的大小。
以上就是小编为大家带来的霍尔传感器测大电流的方法，这些方法十分简单，小编希望大家都能学会使用霍尔传感器测大电流！更多相关资讯，尽在传感器专家网！
