霍尔效应和传感器的应用分析值得你期待的技术
随着人们的研究与开发，人们利用霍尔效应制作出了霍尔传感器，各位朋友们对于这个技术了解多少呢?但是，由于霍尔传感器的应用范围十分的广泛，一起来看看霍尔效应和传感器的应用吧。
霍尔效应和传感器的应用
1、霍尔效应
传感器专家网指出霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用引起的偏转。当带电粒子(电子或空穴)被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。对于图一所示的半导体试样，若在X方向通以电流Is，在Z方向加磁场B，则在Y方向即试样A，A′电极两侧就开始聚积异号电荷而产生相应的附加电场。电场的指向取决定于测试样品的电类型。显然，该电场是阻止载流子继续向侧面偏移，
当载流子所受的横向电场力eEH与洛仑兹力相等时，样品两侧电荷的积累就达到平衡，故有
⑴
其中EH为霍尔电场，V是载流子在电流方向上的平均漂移速度。设试样的宽为b，厚度为d，载流子浓度为n，则
⑵
由⑴、⑵两式可得
⑶
即霍尔电压VH(A、A′电极之间的电压)与ISB乘积正比与试样厚度d成反比。比例系数 称为霍尔系数，它是反映材料霍尔效应强弱的重要参数，只要测出 VH(伏)以及知道IIs(安)、B(高斯)和d(厘 米)可按下式计算RH(厘米3/库仑)
2、霍尔传感器的应用
传感器专家网提出，霍尔传感器的应用非常的广泛，在航空航天技术，医疗技术，交通运输，工业以及测量和测试等诸多领域都做出了重大的的贡献。目前应用领域比较活跃的就是电动自行车领域。
霍尔效应和传感器的应用
3、霍尔传感器的分类
霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
(一)开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
(二)线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

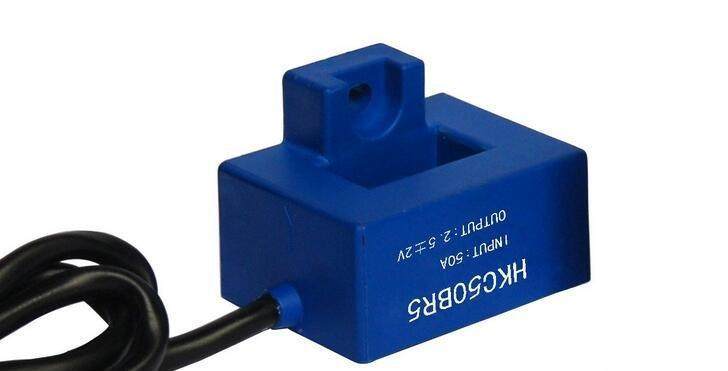

线性霍尔传感器又可分为开环式和闭环式。闭环式霍尔传感器又称零磁通霍尔传感器。线性霍尔传感器主要用于交直流电流和电压测量。
霍尔效应和传感器的应用就为大家介绍到这里，是不是收获颇丰，我们也坚信，随着人们技术的不断的改进，霍尔传感器一定会得到更加广泛的应用的，大家一起期待吧。
