经典霍尔传感器应用电路图的梳理以及分享
霍尔传感器是一种非常典型的传感器，它的电路图是如何工作的呢?接下来，传感器专家网小编将会为大家分享经典霍尔传感器应用电路图的内容，希望下面的内容可以帮助解决你的问题。

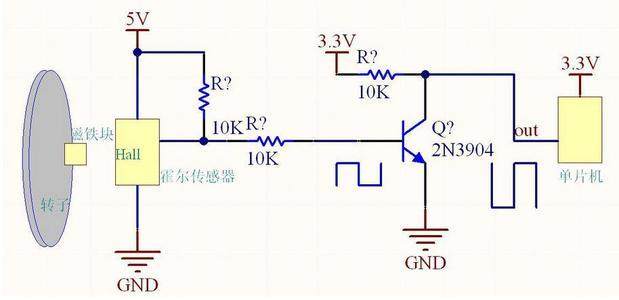

霍尔传感器原理视图
1、霍尔传感器的作用
传感器专家网指出霍尔传感器可广泛应用于：
1电子式水表、气表、电表和远程抄表系统；
2控制设备中传送速度的测量；
3无刷直流电机的旋转和速度控制；
4在工程中测量转动速度和其他机械上的自动化应用；
5转速仪、速度表以及其他转子式计量装置；
2、经典霍尔传感器应用电路图
霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
经典霍尔传感器内部电路图
经典霍尔传感器的工作原理如下：将原边电压通过外置或内置电阻，将电流限制在10mA,此电流经过多匝绕组之后，经过聚磁材料将原边电流产生的磁场被气隙中的霍尔元件检测到，并感应出相应电动势，该电动势经过电路调整后反馈给补偿线圈进而补偿，该补偿线圈产生的磁通与原边电流(被测电压通过限流电阻产生)产生的磁通大小相等，方向相反，从而在磁芯中保持磁通为零。实际上霍尔电压传感器利用的是和磁平衡闭环霍尔电流传感器一样的技术。霍尔电压传感器正是基于霍尔闭环零磁通原理，来实现测量直流电压，交流电压和混合波形的电压。
经典霍尔传感器应用电路图的内容就为大家介绍到这里，你有什么收获呢?霍尔传感器作为一种非常常见的传感器，其设备的性能提高也具有非常重要的意义。
