开关式霍尔传感器测转速的应用分析
开关式霍尔传感器属于霍尔传感一种类型，但是其自身也便具有霍尔传感器的优势，下面，传感器专家网为大家分享开关式霍尔传感器测转速的应用，可以帮助大家更好的认识这个问题。
霍尔传感器测转速电路图
1、开关式霍尔传感器
传感器专家网指出开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，并输出数字量。开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
2、开关式霍尔传感器测转速的应用
传感器专家网提出，转速的测量方法很多，根据脉冲计数来实现转速测量的方法主要有M法(测频法)、T法(测周期法)和MPT法(频率周期法)，该系统采用了M法(测频法)。由于转速是以单位时间内转数来衡量，在变换过程中多数是有规律的重复运动。根据霍尔效应原理，将一块永久磁钢固定电机转轴上的转盘边沿，转盘随测轴旋转，磁钢也将跟着同步旋转，在转盘下方安装一个霍尔器件，转盘随轴旋转时，受磁钢所产生的磁场的影响，霍尔器件输出脉冲信号，其频率和转速成正比。测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。

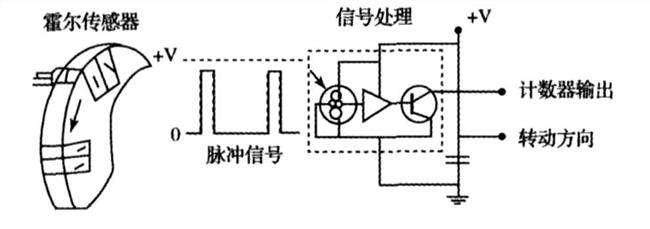

霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量输出原理如图所示，当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量。

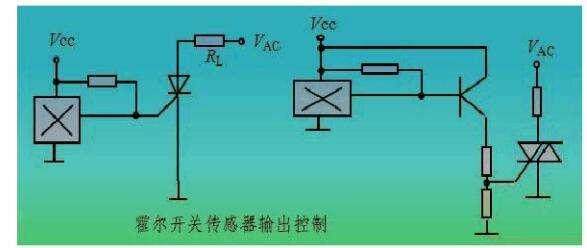

霍尔开关传感器输出控制
3、开关式霍尔传感器的优点
霍尔电流传感器、电压传感器/变送器由于具有精度高、线性好、频带宽、响应快、过载能力强和不损失被测电路能量等诸多优点，因而被广泛应用于变频调速装置、逆变装置、UPS电源、逆变焊机、变电站、电解电镀、数控机床、微机监测系统、电网监控系统和需要隔离检测大电流、电压的各个领域中。在电力电子产品中，对大电流、电压进行精确的检测和控制也是产品安全可靠运行的根本保证
开关式霍尔传感器测转速的应用的内容总结如上，大家可以看出，霍尔传感器自身的优势明显，自然被人们所广泛的使用，让设备更加的安全、可靠。
