RS瑞森半导体在PC电源上的应用

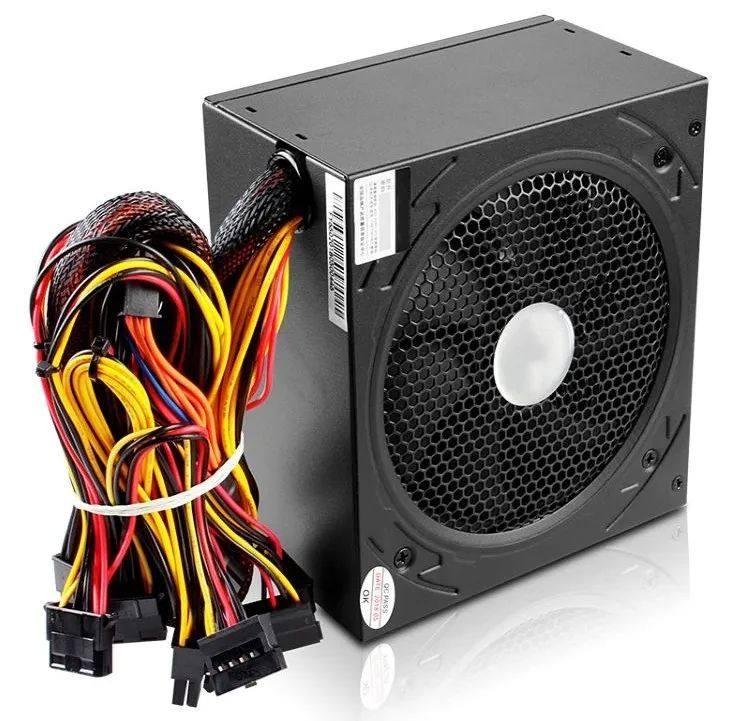

PC电源又称电脑电源，是电脑各部件供电的枢纽，是电脑的重要组成部分。主要作用是将220V交流电（全球不同国家电压不同，做到80V-264Vac全球通用）变换为+5VSB、+5V、+12V、-12V、+3.3V等稳定可靠的直流电源，供给主机箱内的系统板、各种适配器和扩展卡、 硬盘驱动器 、光盘驱动器等系统部件及键盘和鼠标使用，具有体积小，效率高等优点，同时兼有过流（OCP）、过压（OVP）、过温（OTP）保护。
一、正激式PC电源介绍
正激式开关电源在硬开关应用中有单管正激和双管正激两种。
单管正激，由于变压器需要增加额外的磁复位绕组，在主开关MOS管关断时，MOS管会承受两倍于输入电压的应力，因此在该类拓扑应用中推荐瑞森半导体800V、900V的超高压MOS管，以应对电压变化带来的冲击。
双管正激，它是非常稳定的拓扑结构，工作频率不高，也不会出现过大的冲击电流，对MOS管的要求相对宽松，每个MOS理论上的电压为直流母线电压，对应推荐瑞森半导体500V、650V的高压MOS，同时Rdson较小，可进一步提高效率，通常应用于计算机主电源，中等功率通信电源，变频器等辅助电源。

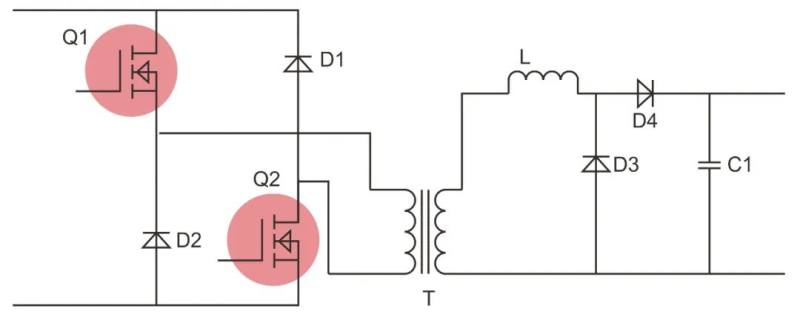

二、正激式典型应用拓扑图
三、典型应用案例
1、单端正激300W-500W，经典IC 3842-3845：
主推RS9N90F / RS8N80F / RS10N80F (一机1PCS)；
2、双管正激(双晶正激)，经典IC CM6805 / 6800 / 6109，功率:350W-2000W:
主推500V系列：
TO-220F: RS9N50F / RS10N50F / RS13N50F / RS15N50F / RS18N50F / RS20N50F / RS25N50F;
TO-247: RS20N50W / RS25N50W / RS28N50W / RS30N50W;

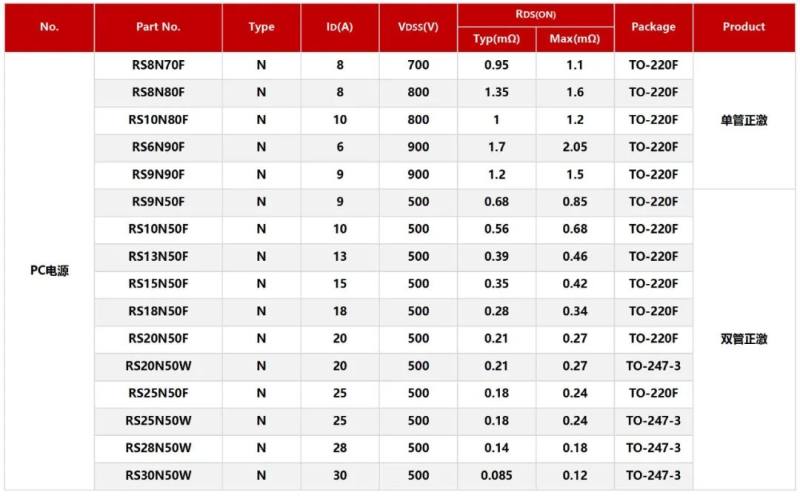

四、瑞森半导体产品选型推荐
瑞森半导体在PC电源上主推超高压MOS、高压MOS推荐如下产品选型表：
查看全文
