电路板的概念、工作原理、组成、分类以及工作层面
电路板可称为印刷线路板或印刷电路板，英文名称为印刷电路板(PrintedCircuitBoard)PCB、(FlexiblePrintedCircuitboard)FPC电路板(FPC电路板又称柔性电路板)是一种高度可靠、优异的可挠性印刷电路板，由聚酰亚胺或聚酯薄膜制成。电路板的名称包括:陶瓷电路板、氧化铝陶瓷电路板、氮化铝陶瓷电路板、铝基板、高频板、厚铜板、阻抗板、PCB超薄电路板、印刷(铜刻蚀技术)电路板等。
一、工作原理
电路板BD680A的工作原理是利用板基绝缘材料将表面的铜箔导电层隔离开来，使电流沿着预先设计好的路线在各种组件中流动，如功能、放大、衰减、调制、解调、编码等。
二、组成
电路板主要由焊盘、过孔、安装孔、导线、部件、插件沃特弗电路板薄膜线SMT贴片沃特弗电路板薄膜线SMT贴片、填充、电气边界等组成。每个部件的主要功能如下:
焊盘：用于焊接元件引脚的金属孔。
过孔：有金属过孔和非金属过孔，其中金属过孔用于连接各层之间的元件引脚。
安装孔：用于固定电路板。
电线：用于连接元件引脚的电网铜膜。
连接器：用于连接电路板之间的部件。
填充：用于地线网络敷铜，能有效减少阻抗。
电边界：用来确定电路板的尺寸，所有电路板上的部件都不能超过这个边界。

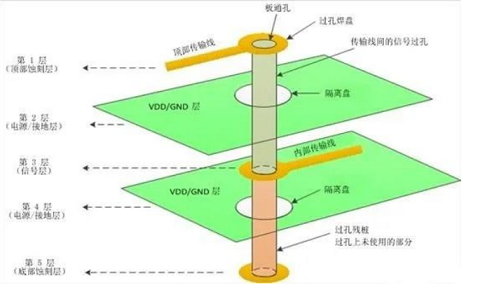

图表电路板的过孔结构
三、分类
根据层数的不同，线路板分为单面板、双面板和多层线路板三大类。
多层板:是指三层以上导电图形层与之间的绝缘材料相隔层压而成，导电图形按要求相互连接的印刷板。多层电路板是电子信息技术向高速、多功能、大容量、小体积、薄型和轻量化方向发展的产物。
单面板:在最基本的PCB上，零件集中在一侧，导线集中在另一侧。这种PCB被称为单面电路板，因为导线只出现在其中一侧。单面板通常制造简单，成本低，但缺点是不能用于太复杂的产品。
双面板:是单面板的延伸。当单层布线不能满足电子产品的需求时，应使用双面板。双面有铜覆盖和布线，两层之间的线路可以通过孔引导，从而形成所需的网络连接。
根据特点，线路板分为软板(FPC)，硬板(PCB)，软硬结合板(FPCB)。
四、工作层面
电路板材包括信号层、保护层、丝印层、内层等多种工作层次，各层次的作用简要介绍如下：
(1)保护层：主要用于保证电路板上不需要镀锡的地方不被镀锡，从而保证电路板运行的可靠性。TopPaste和BottomPaste分别是顶层阻焊层和底层阻焊层；TopSolder和BottomSolder分别是锡膏保护层和底层锡膏保护层。
信号层：主要用于放置元件或布线。ProtelDXP通常包含30个中间层，即MidLayer1~MidLayer30，中间层用于布置信号线，顶层和底层用于放置元件或敷铜。
(3)丝印层：主要用于将元件的流水号、生产号、公司名称等印在电路板上。
内层：主要用作信号布线层，ProtelDXP中共有16层内层。
其它层：主要包括四种类型的层。
DrillGuide(钻孔方位层)：主要用于印刷电路板钻孔的位置。
Keep-OutLayer(禁止布线层)：电路板的电气边框主要用于绘制。
DrillDrawing(钻画层)：主要用于设置钻孔形状。
Multi-Layer(多层)：多面层主要用于设置。
本文介绍了电路板的概念、工作原理、构成、分类和工作水平。根据电路板的设计，价格会根据电路板的材料、层数、尺寸、每次生产的数量、生产工艺、最小线宽线距、最小孔径、孔数、特殊工艺等要求来确定。
