LM25180-Q1是具有 65V、1.5A 集成功率 MOSFET 的汽车类 42VIN PSR 反激式转换器
产品详情
描述：
LM25180-Q1 是一款初级侧调节 (PSR) 反激式转换器，在 4.5V 至 42V 的宽输入电压范围内具有高效率。隔离式输出电压从初级侧反激式电压采样，无需光耦合器、电压基准或来自AP3012KTR-E1变压器的第三绕组，用于输出电压调节。高集成度带来了一种简单、可靠和高密度的设计，只有一个组件跨越隔离栅。边界传导模式 (BCM) 开关可实现紧凑的磁性解决方案以及优于 ±1.5% 的负载和线路调节性能。集成的 65V 功率 MOSFET 可提供高达 7W 的输出功率，并具有增强的线路瞬变余量。
LM25180-Q1 转换器通过可选功能简化了隔离式直流/直流电源的实施，以优化目标终端设备的性能。输出电压由一个电阻器设置，而一个可选电阻器通过抵消反激二极管电压降的热系数来提高输出电压精度。其他功能包括内部固定或外部可编程软启动、可选偏置电源连接以提高效率、带迟滞的精密使能输入用于可调线路 UVLO、打嗝模式过载保护和带自动恢复的热关断保护。
LM25180-Q1 符合汽车 AEC-Q100 1 级标准，采用 8 引脚 WSON 封装，具有 0.8mm 引脚间距和可润湿侧面。
特性：
●符合 AEC-Q100 标准，适用于汽车应用
○器件温度等级 1：–40°C 至 125°C 环境温度范围
●专为可靠和坚固的应用而设计
○4.5V 至 42V 的宽输入电压范围
○只有一个组件跨越隔离屏障的稳健解决方案
○±1.5% 总输出调节精度
○可选的 V OUT温度补偿
○6 毫秒内部或可编程软启动
○输入 UVLO 和热关断保护
○打嗝模式过流故障保护
○–40°C 至 +150°C 结温范围
●集成减少了解决方案的尺寸和成本
○集成 65V、0.4Ω 功率 MOSFET
○V OUT调节无需光耦合器或变压器辅助绕组
○符合 CISPR 25 的低 EMI 操作
●高效 PSR 反激式操作
○重负载下边界导通模式 (BCM) 的准谐振开关
○用于提高效率的外部偏置选项
○单输出和多输出实现
●使用WEBENCH 电源设计器创建自定义稳压器设计
应用：
●汽车车身电子设备
●汽车动力传动系统
●隔离偏置电源轨
参数：
输入电压（最大）(V)：42
输入电压（最小值）(V)：4.5
Iout（最大值）(A)：1.5
特征：UVLO 可调、使能、集成开关、轻负载效率、预偏置软启动
稳压输出 (#)：1
包装类型：WSON

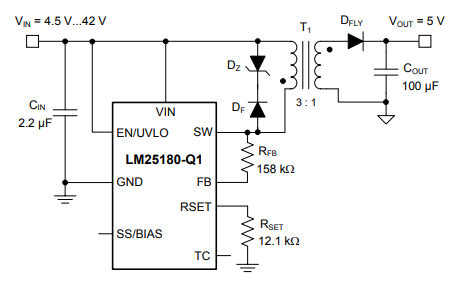

◆LM25180-Q1典型应用

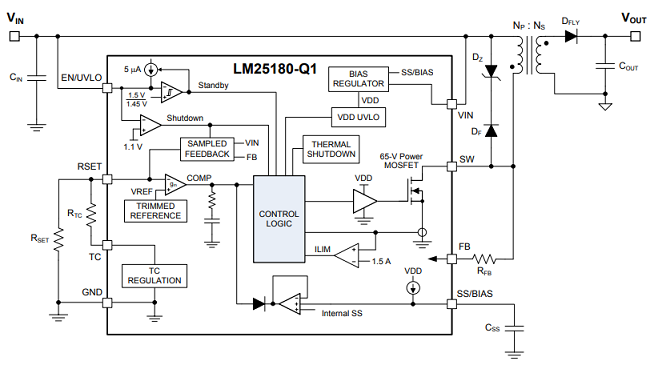

◆LM25180-Q1功能框图
