CK-GW208-EIP与汇川5UPLC走EtherNET_IP通讯指南
CK-GW208-EIP与汇川5UPLC走EtherNET_IP通讯指南

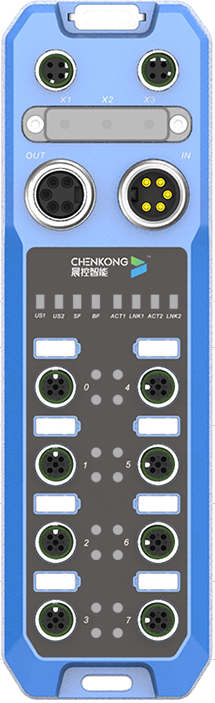

CK-GW208-EIP是一款支持标准工业Ethernet/IP协议的IO-LINK主站网关，方便用户快速便捷的集成到PLC等控制系统中。
CK-GW208-EIP主站网关集成8路IO-LINK通信端口，采用即插即用模式，无需繁琐的配置，减轻现场安装调试的工作量。为了满足用户在某些特殊场合，需要采集一些特定数据，CK-GW208-EIP主站网关可将IO-LINK通信端口配置为输入或输出端口，方便对现场相关设备的数据采集和控制。
CK-GW208-EIP是一款支持标准工业Ethernet/IP协议的IO-LINK主站网关，方便用户快速便捷的集成到PLC等控制系统中。
CK-GW208-EIP主站网关集成8路IO-LINK通信端口，采用即插即用模式，无需繁琐的配置，减轻现场安装调试的工作量。为了满足用户在某些特殊场合，需要采集一些特定数据，CK-GW208-EIP主站网关可将IO-LINK通信端口配置为输入或输出端口，方便对现场相关设备的数据采集和控制。
零_准备阶段
软件：AutoShop4.8.0.2
PLC：汇川H5U-1614MTD-A8固件版本：5.14.0.0
网关：晨控工业级网关控制器CK-GW208-EIP
交换机：标准POE交换机
电源：24V直流电源

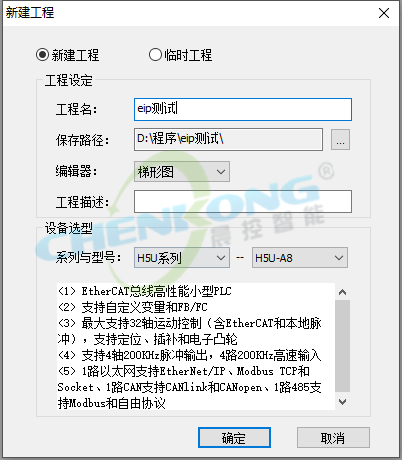

一_新建工程

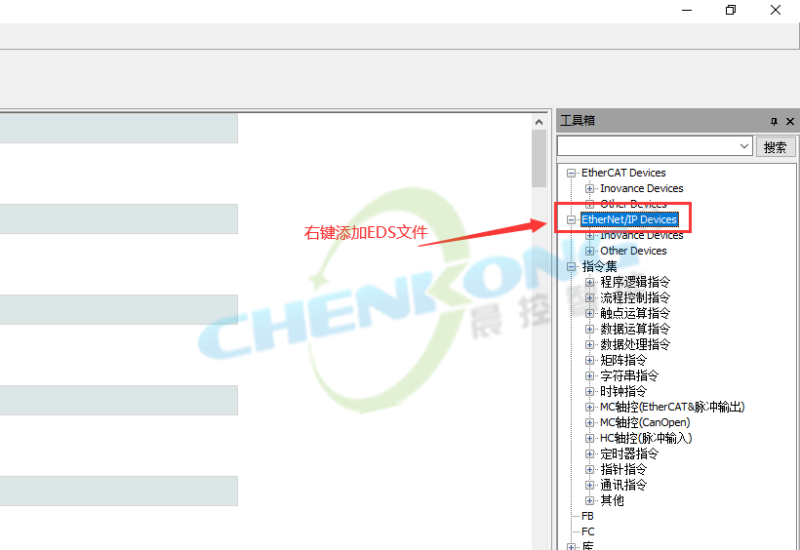

二_右键右边EtherNet/IP Devices,添加EDS文件

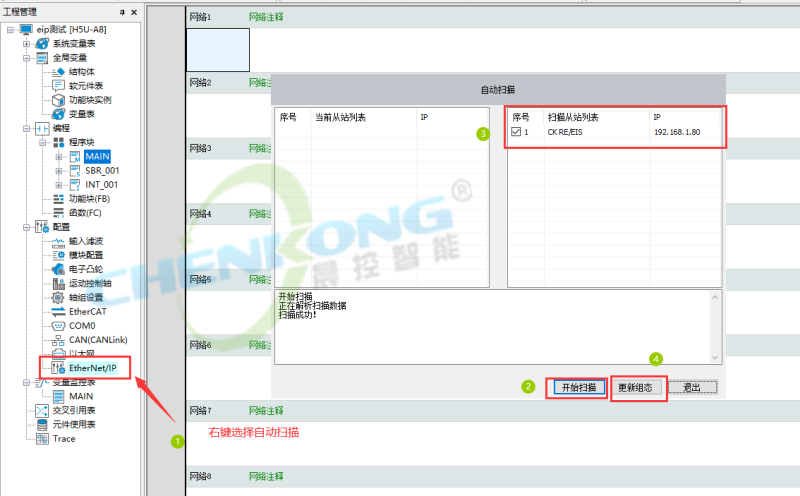

三_右键EtherNet/IP，选择自动扫描->开始扫描->选择对应设备，更新组态

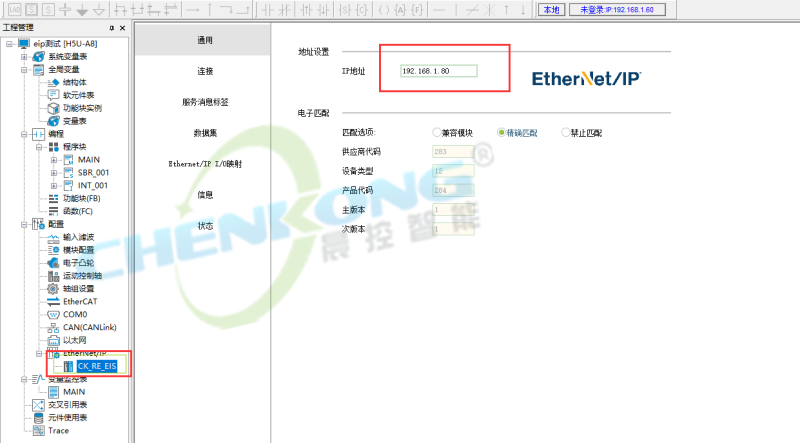

四_双击添加的设备，在通用中需改IP地址成设备IP地址

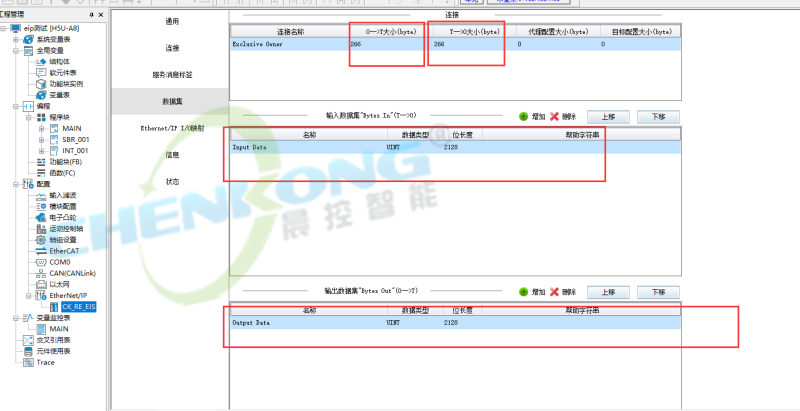

五_在连接中双击Exclusive Owner,编辑连接映射内存，输入输出映射内存分别映射266BYTE，点击确定。
六_在数据库中分配设置映射内存的数据类型。
七_分配设置好后，下载进plc.

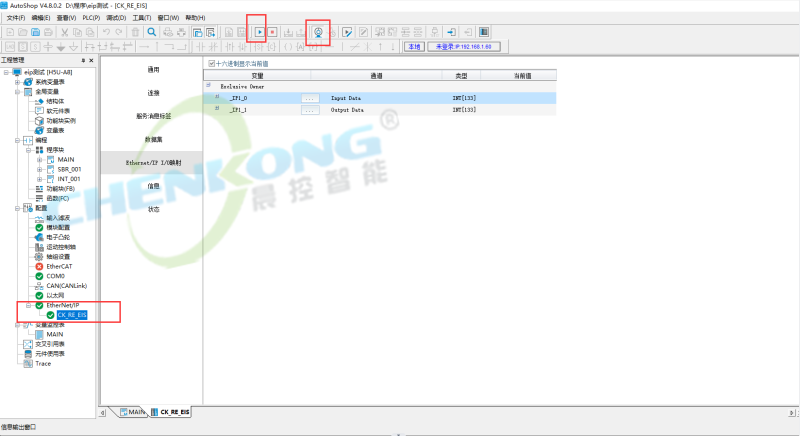

八_点击运行PLC，点击监控，查看EtherNet/IP处为绿色打勾，连接成功。
九_映射地址对应：
