ADS1250是20 位数据采集系统模数转换器
产品详情
描述：

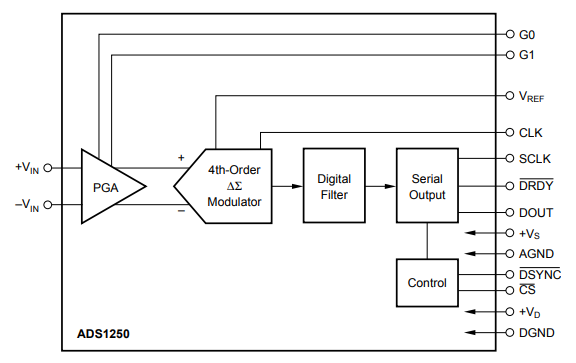

ADS1250 是一款精密、宽动态范围、delta-sigma 模数转换器，具有 20 位分辨率，采用 +5V 单电源供电。delta-sigma 架构用于宽动态范围并保证 20 位无失码性能。对于高达 25kHz 的转换率，可实现 18 位的有效分辨率（2.8ppm 的均方根噪声）。通过为低电平输入信号提供增益级为 1、2、4 或 8 的低噪声可编程增益放大器 (PGA)，进一步增加了A2982SLWTR-T转换器的动态范围。
ADS1250 专为心脏诊断、智能变送器、工业过程控制、体重秤、色谱法和便携式仪器仪表中的高分辨率测量应用而设计。该转换器包括一个灵活的同步串行接口，并提供用于低成本隔离的三线控制模式。
ADS1250 是一款单通道转换器，采用 SOL-16 封装。
特性：
●数据速率：25kHz
●差分输入
●低噪声：PGA = 1 时为 2.8ppm
●INL：0.002%
●20 位无失码
●可编程满量程
●外部参考
●I/O 控制 PGA：1、2、4、8
应用：
●心脏诊断学
●直接热电偶接口
●血液分析
●红外高温计
●液相/气相色谱法
●精密过程控制
参数：
分辨率（位）：20
输入通道数：1
采样率（最大）(kSPS)：25
接口类型：接口接口
建筑学：Delta-Sigma
输入类型：差分，单端
参考模式：外部的
输入电压范围（最大值）(V)：4.196
输入电压范围 (Min) (V)：0
特征：PGA
工作温度范围（℃）：-40 至 85
功耗（典型值）（mW）：75
模拟电源（最小值）(V)：4.75
模拟电源（最大值）(V)：5.25
INL（最大值）（±LSB）：21
数字电源（最小值）(V)：4.75
数字电源（最大值）(V)：5.25
