TMAG5170D-Q1是具有 SPI 接口的汽车类高精度 3D 线性霍尔效应双芯片传感器
产品详情
描述：
TMAG5170D-Q1 是一款双芯片高精度线性 3D 霍尔效应传感器，专为各种汽车和工业应用而设计。高度集成为各种位置传感系统提供了灵活性和准确性。该设备在 X、Y 和 Z 轴上具有 3 个独立的ADS7804PB霍尔传感器。
精密信号链连同集成的 12 位 ADC 可实现高精度和低漂移磁场测量，同时支持高达 20 kSPS 的采样。片上温度传感器数据可用于系统级漂移补偿。
集成角度计算引擎 (CORDIC) 为轴上和离轴角度测量拓扑提供完整的 360° 角位置信息。使用两个用户选择的磁轴执行角度计算。该器件具有磁增益和偏移校正功能，可减轻系统机械误差源的影响。
TMAG5170D-Q1 可通过 SPI 配置，以实现磁轴和温度测量的任意组合。多个传感器转换方案和 SPI 读取帧有助于优化吞吐量和准确性。专用的ALERT引脚可以在低功耗唤醒和睡眠模式期间充当系统中断，也可以被微控制器用来触发新的传感器转换。
特性：
●AEC-Q100 符合汽车应用：
○温度等级 0：–40°C 至 150°C
●高精度线性 3D 霍尔效应传感器可优化位置感测速度和精度：
○单轴转换率：20 kSPS
●功能安全合规目标：
○专为功能安全应用而开发
○可用于帮助 ISO 26262 系统设计达到 ASIL D 的文档将在生产发布时提供
●具有循环冗余校验 (CRC) 的 10 MHz 串行外设接口 (SPI)
●内置温度传感器，误差 < ±3°C
●可独立选择的 X、Y 和 Z 范围：
○TMAG5170DA1 -Q1：±25、±50、±100 mT
○TMAG5170DA2 -Q1：±75、±150、±300 mT
●用于阈值检测的自主唤醒和睡眠模式仅消耗 1.5 μA
●启动传感器转换或指示转换完成的警报功能
●多种磁体类型的集成温度补偿
●具有增益和偏移调整的集成角度 CORDIC 计算
●电源电压范围：2.3 V 至 5.5 V
应用：
●转向柱控制
●方向盘控制
●换档器系统
●雨刮器模块
●执行机构
参数：
类型：三轴线性
电源电压（最小）（V）：2.3
电源电压（最大值）(V)：5.5
灵敏度误差（%）：2.5
磁感应范围（mT）：25, 50, 100, 75, 150, 300
工作温度范围（℃）：-40 到 150
采样率 (kSPS)：20
TI 功能安全类别：功能安全合规
接口类型：接口接口
Approx. price (USD)：1ku | 1.820

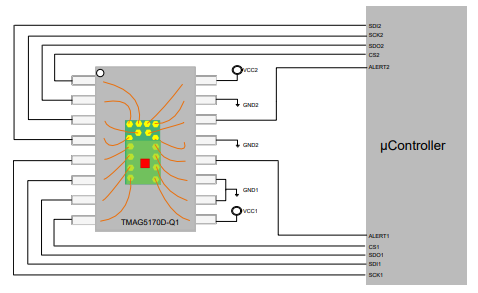

◆TMAG5170D-Q1应用程序框图

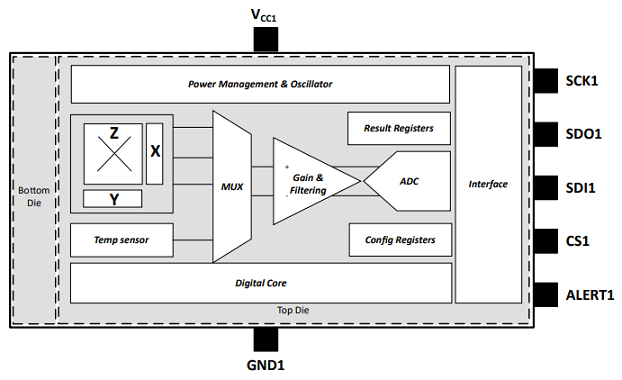

◆TMAG5170D-Q1功能框图
