华为路由器是怎样通过三层交换机实现全网互通及访问外网的

大怪科学 20230306

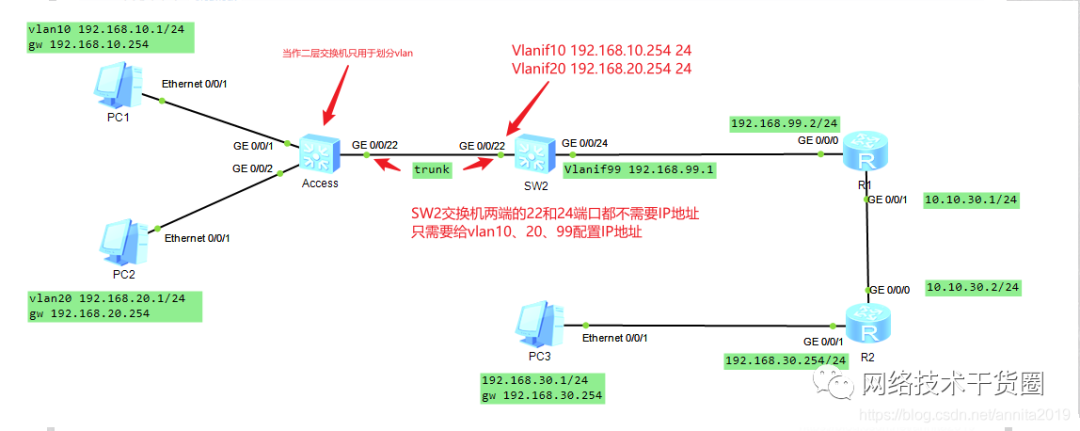

实验拓扑

拓扑分析

Access交换机配置直接可以当作二层交换机，只需要划分vlan10、vlan20两个vlan即可。

SW2 g0/0/22 不需要配IP地址，配置成trunk类型。并且创建vlan10 vlan20 ，分别给这两个vlan配置虚接口IP：Vlanif10 192.168.10.254 24，Vlanif20 192.168.20.254 24

SW2 g0/0/24 不需要配IP地址，只能把G0/0/24加入到vlan99，vlan99配置IP地址接口类型Access，同样需要给vlan99配置虚接口：Vlanif99 192.168.99.1，用于和路由器(R1)的g0/0/0通讯。

配置步骤

PC配置IP、子掩码、网关

SW1上二层交换机上划分VLAN，并把相应的PC接口加入

SW1、SW2之间的两个端口配置Trunk

SW2上面配置创建VLAN10/20/99，配置VTP，并把24口加入到vlan99，最后加一条静态路由指向网关。

R1配置接口信息，添加静态路由

R2配置接口信息，添加静态路由

SW1 Access接入交换机配置

Access交换机我们可以当他是二层交换机

Thedeviceisrunning!


sys
Entersystemview,returnuserviewwithCtrl+Z.
[Huawei]sysAccess
[Access]undoinfo-centerenable#关闭消息提示，这个很烦人
Info:Informationcenterisdisabled.
[Access]vlanbatch1020
Info:Thisoperationmaytakeafewseconds.Pleasewaitforamoment...done.

[Access]intg0/0/1
[Access-GigabitEthernet0/0/1]
[Access-GigabitEthernet0/0/1]portlink-typeaccess
[Access-GigabitEthernet0/0/1]portdefaultvlan10
[Access-GigabitEthernet0/0/1]intg0/0/2
[Access-GigabitEthernet0/0/2]portlink-typeaccess
[Access-GigabitEthernet0/0/2]portdefaultvlan20
[Access-GigabitEthernet0/0/2]q

[Access]intg0/0/22
[Access-GigabitEthernet0/0/22]portlink-typetrunk#配置22为trunk
[Access-GigabitEthernet0/0/22]porttrunkallow-passvlan1020#允许vlan10和20通过
[Access-GigabitEthernet0/0/22]q
[Access]Userinterfacecon0isavailable

SW2三层交换机的配置

Thedeviceisrunning!


sys
Entersystemview,returnuserviewwithCtrl+Z.
[Huawei]syssw2
[sw2]
[sw2]undoinfo-centerenable#关闭消息提示
Info:Informationcenterisdisabled.

[sw2]
[sw2]vlanbatch1020
Info:Thisoperationmaytakeafewseconds.Pleasewaitforamoment...done.
[sw2]intg0/0/22
[sw2-GigabitEthernet0/0/22]portlink-typetrunk
[sw2-GigabitEthernet0/0/22]porttrallvlan1020
[sw2-GigabitEthernet0/0/22]porttrunkallow-passvlan1020
[sw2-GigabitEthernet0/0/22]q

[sw2]interfaceVlanif10#进入vlan10
[sw2-Vlanif10]ipadd192.168.10.25424#给vlan10虚接口配置IP192.168.10.254
[sw2-Vlanif10]q

[sw2]interfaceVlanif20
[sw2-Vlanif20]ipadd192.168.20.25424#给vlan20虚接口配置IP192.168.20.254
[sw2-Vlanif20]q


[sw2]vlan99#创建vlan99
[sw2-vlan99]q
[sw2]intg0/0/24
[sw2-GigabitEthernet0/0/24]portlink-typeaccess#g0/0/24需要配成access 来源：网络技术干货圈
[sw2-GigabitEthernet0/0/24]portdefaultvlan99#g0/0/24加入vlan99
[sw2-GigabitEthernet0/0/24]q

[sw2]interfaceVlanif99
[sw2-Vlanif99]ipadd192.168.99.124#给Vlan99虚接口配置IP192.168.99.1
[sw2-Vlanif99]q
[sw2]iproute-static0.0.0.00.0.0.0192.168.99.2#加入静态路由只想网关





PleasePressENTER.

R1路由器配置

Thedeviceisrunning!
sys
Entersystemview,returnuserviewwithCtrl+Z.
[Huawei]sysR1
[R1]undoinfo-centerenable
Info:Informationcenterisdisabled.

[R1]intg0/0/0
[R1-GigabitEthernet0/0/0]ipadd192.168.99.224
[R1-GigabitEthernet0/0/0]q
[R1]iproute-static192.168.10.024192.168.99.1#加入静态路由
[R1]iproute-static192.168.20.024192.168.99.1#加入静态路由
[R1]iproute-static192.168.30.02410.10.30.2#加入静态路由


[R1]displayiprouting-table#查看路由表
RouteFlags:R-relay,D-downloadtofib
------------------------------------------------------------------------------
RoutingTables:Public
Destinations:13Routes:13

Destination/MaskProtoPreCostFlagsNextHopInterface

10.10.30.0/24Direct00D10.10.30.1GigabitEthernet0/0/1
10.10.30.1/32Direct00D127.0.0.1GigabitEthernet0/0/1
10.10.30.255/32Direct00D127.0.0.1GigabitEthernet0/0/1
127.0.0.0/8Direct00D127.0.0.1InLoopBack0
127.0.0.1/32Direct00D127.0.0.1InLoopBack0
127.255.255.255/32Direct00D127.0.0.1InLoopBack0
`192.168.10.0/24`Static600RD192.168.99.1GigabitEthernet0/0/0
`192.168.20.0/24`Static600RD192.168.99.1GigabitEthernet0/0/0
`192.168.30.0/24`Static600RD10.10.30.2GigabitEthernet0/0/1
#上面这3条是我们加的
192.168.99.0/24Direct00D192.168.99.2GigabitEthernet0/0/0
192.168.99.2/32Direct00D127.0.0.1GigabitEthernet0/0/0
192.168.99.255/32Direct00D127.0.0.1GigabitEthernet0/0/0
255.255.255.255/32Direct00D127.0.0.1InLoopBack0

[R1]

R2路由器配置

sys
Entersystemview,returnuserviewwithCtrl+Z.
[Huawei]sysR2
[R2]
[R2]intg0/0/0
[R2-GigabitEthernet0/0/0]ipadd10.10.30.224
[R2-GigabitEthernet0/0/0]q
[R2]iproute-static0.0.0.00.0.0.010.10.30.1
[R2]
[R2]intg0/0/1
[R2-GigabitEthernet0/0/1]ipadd192.168.30.25424
[R2-GigabitEthernet0/0/1]

验证结果

用PC1ping PC3

PC>ping192.168.30.1

Ping192.168.30.1:32databytes,PressCtrl_Ctobreak
Requesttimeout!
From192.168.30.1:bytes=32seq=2ttl=125time=63ms
From192.168.30.1:bytes=32seq=3ttl=125time=47ms
From192.168.30.1:bytes=32seq=4ttl=125time=62ms
From192.168.30.1:bytes=32seq=5ttl=125time=47ms

---192.168.30.1pingstatistics---
5packet(s)transmitted
4packet(s)received
20.00%packetloss
round-tripmin/avg/max=0/54/63ms

用PC2ping PC3

PC>ping192.168.30.1

Ping192.168.30.1:32databytes,PressCtrl_Ctobreak
From192.168.30.1:bytes=32seq=1ttl=125time=62ms
From192.168.30.1:bytes=32seq=2ttl=125time=47ms
From192.168.30.1:bytes=32seq=3ttl=125time=62ms
From192.168.30.1:bytes=32seq=4ttl=125time=47ms
From192.168.30.1:bytes=32seq=5ttl=125time=63ms

---192.168.30.1pingstatistics---
5packet(s)transmitted
5packet(s)received
0.00%packetloss
round-tripmin/avg/max=47/56/63ms

PC>
