光电二极管技术与光电鼠标的工作原理
光电鼠标也叫光学鼠标，通过发光二极管和光电二极管来检测鼠标对于一个表面的相对运动，它不像机械鼠标一样通过鼠标球的旋转驱动两个互相垂直的轴的转动来获得鼠标移动的位置。
光电鼠标定位原理，资料图

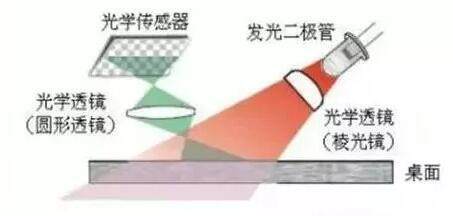

现在，市面上的鼠标大多是光电鼠标，里边有一个发光二极管。二极管所发出的光会被表面反射一部分，反射光通过透镜组后传输到光感应器件。当光电鼠标移动时，其移动轨迹会被记录为一组高速拍摄的连贯图像，被光电鼠标内部的一块专用图像分析芯片分析处理。该芯片通过对这些图像上特征点位置的变化进行分析，来判断鼠标的移动方向和移动距离，从而完成光标的定位。
发光二极管照亮采样表面，对比度强烈的待采样影像通过透镜在CMOS图像传感器上成像，CMOS图像传感器将光学影像转化为矩阵电信号传输给DSP。当鼠标移动时，DSP则将此影像信号与存储的上一采样周期的影像进行比较分析，然后发送一个位移距离信号到接口电路。接口电路对由DSP发来的位移信号进行整合处理，而已传入计算机内部的位移信号再经过驱动程序的进一步处理，最终在系统中形成光标的位移。
最早的光电鼠标，需要使用预先印制的鼠标垫表面上才能检测到鼠标的运动。这是因为鼠标垫可以提供一个方便鼠标感光器系统计算移动向量的平面，防止因为玻璃等特殊材质的表面反射与折射影响鼠标的感光器定位。
而现在的光电鼠标，如果在透明的表面上工作，就不能检测到鼠标的运动，如玻璃镜面。激光二极管可以使之达到更好的分辨率和精度。使用电池供电的无线光电鼠标通过间歇性闪烁光学组件以节省电力，只有检测到运动时，发光二极管才会稳定地亮起。

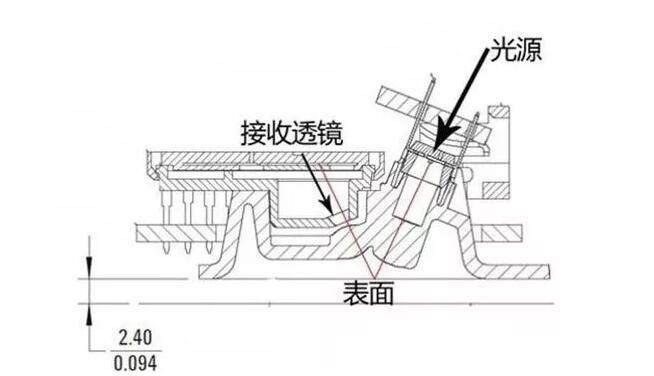

激光鼠标感应原理，资料图
目前，常见的鼠标还有激光鼠标，其实激光鼠标也是光电鼠标，只不过是用激光代替了普通的LED光。好处是可以通过更多的表面，因为激光是相干光，几乎单一的波长，即使经过长距离的传播依然能保持其强度和波形；而LED光则是非相干光。
鼠标中的微动开关，资料图

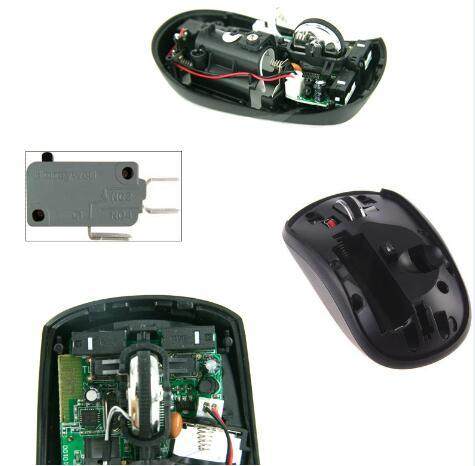

另外，微动开关是鼠标的标配。在鼠标内，微动开关是一种内部采用金属簧片触发的部件，鼠标上的按键按下一次后，微动开关内的金属簧片前段的银点同下方接触脚触发一次，造成电路导通向电脑传送出一个电讯号，之后再复位。鼠标上所有的按键下，必然有一个微动开关或轻触开关，因此实际上微动开关就是鼠标的按键，鼠标外壳上按键的作用只是方便使用者按下微动开关。
注：本文所有图片来自互联网，如有侵权请联系传感器专家网删除。
