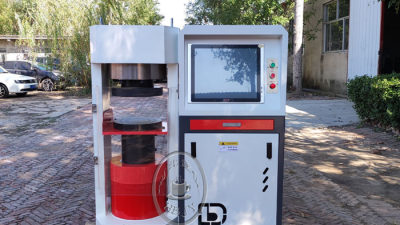

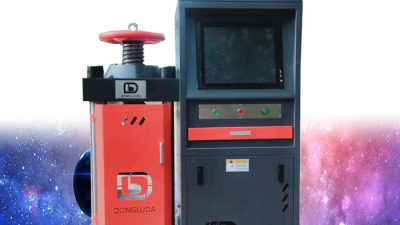

新标准0.5级全自动恒应力压力试验机的结构简介
一、 新标准0.5级全自动恒应力压力试验机主要用途
该试验机用于测定砖、石、砼等建筑材料的抗压强度。
本试验机符合标准《普通混凝土力学性能实验方法标准》，应电脑控制加载速度，并具有加荷速度指示装置、峰值保持、过载保护功能，是建筑、建材、公路桥梁等工程单位试验检测设备。
二、新标准0.5级全自动恒应力压力试验机技术参数
1、 载荷: 2000KN
2、示值准确度： 轮辐传感器0.5级
3、 分辨值： 0.05KN
4、承压板间 距离： 350mm
5、上下压板直径： 290mm
6、活塞直径* 行程： 直径250×50㎜
7、电机功率： 0.75KW
8、输入电压： 380V
9、外型尺寸： 1130*500*1350mm
10、净重： 1200kg
三、新标准0.5级全自动恒应力压力试验机结构简介
试验机主要有机体、电磁阀、电脑操纵盘表等三部分组成。
1、 机体部分
试验机机体由一体式框架与缸体连接在一起，由多个垫块可调整试验机的空载高度，轮辐传感器与上压板连接上梁顶端处，下压板置与油缸的活塞上，当试件与上压板接触时，上压板能自调正平衡、使试件与上下压板保持水平。下压板上刻有试件定位用的刻线，做试验时试件要对准刻线，下压板下面设有防尘罩壳，防止或减少活塞升降时粉尘进入油缸，损坏缸体或油封。活塞与油缸间设有密封装置，可以防油外泄，但使用时活塞仍有微量油外泄时，在缸体顶端有环型油槽，并有泄油通道排出，流回大油箱。
2、 液压操纵部分
本试验机的操纵箱主要有油箱、油泵、滤油器、电动机、电磁阀等组成，油泵为直转式轴向五柱泵，试验机在出厂时已将安全阀调至适当位置，在正常使用时用户不可对安全阀进行调整。
河北建仪全体员工欢迎您，不明白的与我联系呦。
