INA228-Q1是AEC-Q100、85V、20 位、超精密、I2C 输出电流/电压/功率/能量/电荷监视器
产品详情
描述：
INA228-Q1 是一款超精密数字电源监视器，具有专为电流感应应用而设计的 20 位 Δ-Σ ADC。该器件可以测量跨电阻分流检测元件的 ±163.84 mV 或 ±40.96 mV 的满量程差分输入，共模电压支持范围为 –0.3 V 至 +85 V。
INA228-Q1 报告电流、总线电压、温度、功率、能量和电荷累积，同时采用精度为 ±0.5% 的AD7863BR-10集成振荡器，同时在后台执行所需的计算。集成温度传感器的芯片温度测量精度为 ±1°C，可用于监控系统环境温度。
INA228-Q1 的低失调和增益漂移设计允许该器件用于在制造过程中不进行多温度校准的精密系统。此外，极低的失调电压和噪声允许在 mA 至 kA 感测应用中使用，并提供宽动态范围，感测分流元件上没有显着的功率耗散损失。该器件的低输入偏置电流允许使用更大的电流检测电阻器，从而提供微安级范围内的精确电流测量。
该器件允许从 50 μs 到 4.12 ms 的可选 ADC 转换时间以及从 1x 到 1024x 的采样平均，这进一步有助于降低测量数据的噪声。
特性：
●AEC-Q100 符合汽车应用：
- 温度等级 1：–40°C 至 +125°C，T A
●具备功能安全性
- 可用于辅助功能安全系统设计的文档
●高分辨率、20 位 Δ-Σ ADC
●电流监测精度：
- 失调电压：±1μV（最大值）
- 失调漂移：±0.01 μV/°C（最大值）
- 增益误差：±0.05%（最大值）
- 增益误差漂移：±20 ppm/°C（最大值）
- 共模抑制：154 dB（最小值）
●电量监测精度：
- 0.5% 满量程，–40°C 至 +125°C（最大值）
●能量和充电精度：
- 1.0% 满量程（最大值）
●快速警报响应：75 μs
●宽共模范围：–0.3 V 至 +85 V
●总线电压检测输入：0 V 至 85 V
●分流满量程差分范围：±163.84 mV / ±40.96 mV
●输入偏置电流：2.5nA（最大值）
●温度传感器：±1°C（25°C 时最大值）
●可编程电阻温度补偿
●可编程转换时间和平均
●具有 16 个引脚可选地址的2.94-MHz 高速 I 2 C 接口
●采用 2.7V 至 5.5V 电源供电：
- 工作电流：640μA（典型值）
- 关断电流：5μA（最大值）
应用：
●汽车电池管理系统
●EV/HEV mA-KA传感应用
●DC/DC转换器和功率逆变器
●ADAS域控制器
参数：
共模电压（最大值）(V)：85
共模电压 (Min) (V)：-0.3
输入失调 (±) (最大值) (μV)：1
输入失调漂移 (±)（典型值）(μV/C)：0.002
电压增益 (V/V)：1
增益误差 (%)：0.05
增益误差漂移 (±) (最大值) (ppm/°C)：20
共模抑制比（最小值）（分贝）：154
带宽（兆赫）：0.01
电源电压（最大值）(V)：5.5
电源电压（最小）（V）：2.7
Iq（最大）（毫安）：1.1
数字接口：I2C, 总线
特征：警报功能、双向、数字温度监控器、集成功率累加器、集成功率监控器、低端能力、超精密
分辨率（位）：20
TI 功能安全类别：具备功能安全性
工作温度范围（℃）：-40 到 125

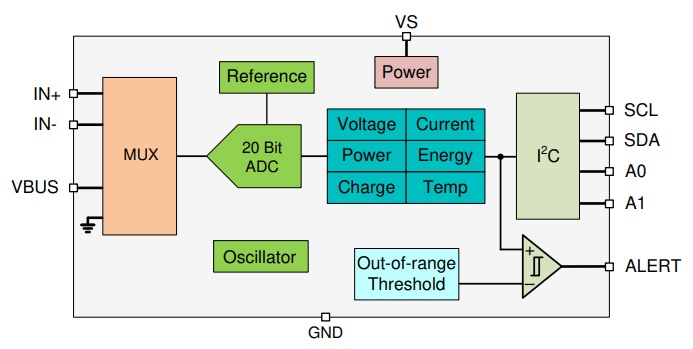

◆INA228-Q1功能框图
