新品 | X3 Compact POLARIS 1ED314x - 6.5A, 3kVrms单通道隔离栅极驱动器
X3 Compact (1ED31xx)隔离栅极驱动器系列，容易使用，最近发布的栅极驱动器系列又增加了一个新的产品系列，DSO-8 150mil窄体封装（1ED314x），带一个米勒钳位选项。
相关器件：
▪️ 1ED3140MU12F
▪️ 1ED3141MU12F
▪️ 1ED3142MU12F
产品特点
6.5A典型输出电流，7ns传播延迟匹配
带30ns输入滤波器，45ns传播延迟
35V的绝对最大输出电源电压
独立的输出和输入管脚

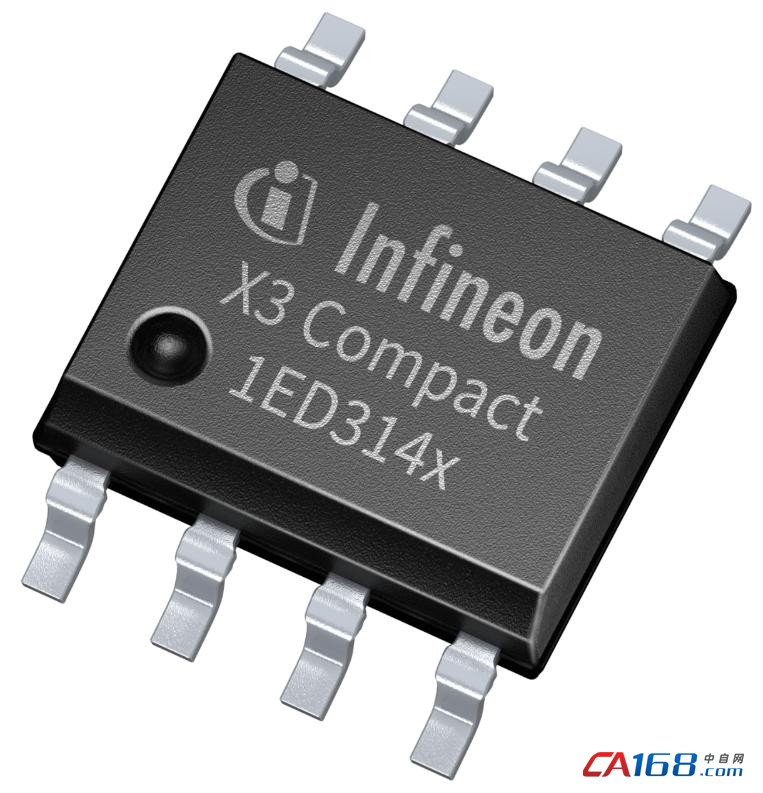

DSO-8 150mil窄体封装，爬电距离为4 mm
9.3V、12V、13.6V欠压锁定（UVLO）的选项
应用价值
集成滤波器降低了对外部滤波器的需求
IC-to-IC开通传播延迟匹配小（最大7 ns）
提高了应用的稳健性，并提高了系统效率
适用于高速开关的驱动
UL 1577（计划）VISO=3.6kV（rms）1 s，3kV（rms）1min
精确的阈值和时序，结合UL 1577认证，实现了卓越的应用安全
竞争优势
可覆盖高达10kW的应用
集成滤波器降低了对外部过滤器的需求，因此减小了客户的材料清单
米勒钳位选项与SiC MOSFET或IGBT7结合使用，可避免寄生导通实现了卓越的应用安全
应用领域
工业电机驱动器-紧凑型、标准型、工程型，伺服驱动
太阳能逆变器
UPS系统
电动汽车充电
储能系统

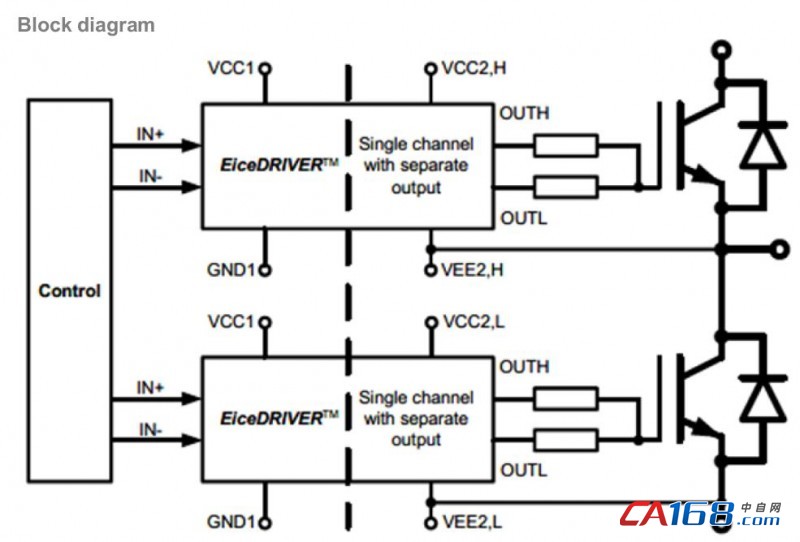

框图
