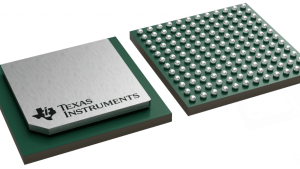

ADC12DJ5200SE是具有双通道 5.2 GSPS 或单通道 10.4 GSPS 的单端输入射频采样 12 位模数转换器 (ADC)
产品详情
描述：
ADC12DJ5200SE 是一款具有集成输入巴伦的射频采样、千兆采样AD8542ARZ模数转换器 (ADC)。ADC12DJ5200SE 可配置为双通道、5.2 GSPS ADC 或单通道、10.4 GSPS ADC。2.1 至 6.3 GHz 的 -3 dB 输入频率范围支持频率捷变系统的 S 波段和 C 波段的直接射频采样。
ADC12DJ5200SE 使用高速 JESD204C 输出接口，具有多达 16 个串行通道，支持高达 17.16 Gbps 的线路速率。通过 JESD204C subclass-1 支持确定性延迟和多设备同步。JESD204C 接口可以配置为权衡线路速率和通道数。支持 8b/10b 和 64b/66b 数据编码方案。64b/66b 编码支持前向纠错 (FEC) 以提高误码率。该接口向后兼容 JESD204B 接收器。
创新的同步功能，包括无噪声孔径延迟调整和 SYSREF 窗口，简化了多通道应用的系统设计。可选的数字下变频器 (DDC) 可用于提供到基带的数字转换并降低接口速率。可编程 FIR 滤波器允许片上均衡。
特性：
●模数转换器核心：
○12 位分辨率
○单通道模式下高达 10.4 GSPS
○双通道模式下高达 5.2 GSPS
●单端 50 Ω 输入：
○模拟输入范围 (–3 dB)：2.1 至 6.3 GHz
○满量程输入功率 (4.5 GHz)：- 0.5 dBm
○灵活的 V CM：AC 耦合，没有到 GND 或电源的 DC 路径
●性能规格：
○本底噪声（2.3 GHz，–20 dBFS，输入FS = 1.5 dBm）：
◆双通道模式：–149 dBFS/Hz
◆单通道模式：–151.5 dBFS/Hz
○ENOB（双通道，F IN = 2.3 GHz）：8.2 位
●无噪声孔径延迟（t AD）调整：
○精确的采样控制：19-fs Step
○简化同步和交织
○温度和电压不变延迟
●易于使用的同步功能：
○自动 SYSREF 时序校准
○样品标记的时间戳
●JESD204C串行数据接口：
○最大通道速率：17.16 Gbps
○支持 64b/66b 和 8b/10b 编码
○8b/10b 模式兼容 JESD204B
●可选数字下变频器 (DDC)：
○4x、8x、16x 和 32x 复数抽取
○每个 DDC 四个独立的 32 位 NCO
●峰值 RF 输入功率：+26.5 dBm（+ 27 dBFS，560 倍满量程功率）
●用于均衡的可编程 FIR 滤波器
●功耗：4瓦
●电源：1.1V、1.9V
应用：
●通信测试仪（802.11ad、5G）
●电子战（信号情报、电子情报）
●卫星通信（SATCOM）
●射频采样软件定义无线电（SDR）
参数：
采样率（最大）(Msps)：5200, 10400
分辨率（位）：12
输入通道数：2
接口类型：JESD204B、JESD204C
模拟输入带宽 (MHz)：6300
特征：高性能，超高速
功耗（典型值）（mW）：4000
信噪比（分贝）：53.2
ENOB（位）：8.4
随机函数动态范围 (dB)：65
工作温度范围 (°C)：-40 至 85
输入缓冲区：是的

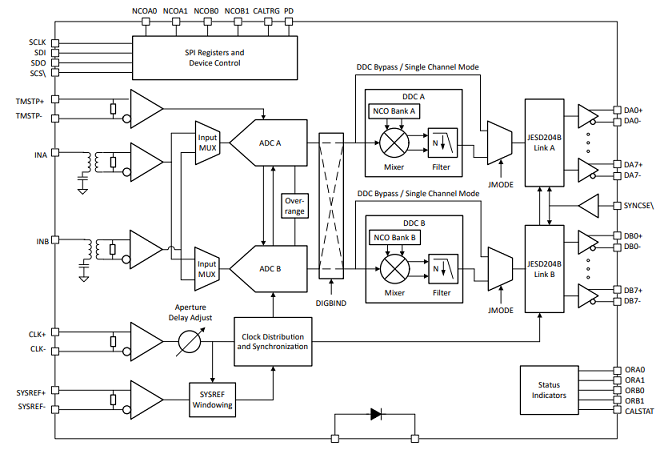

◆ADC12DJ5200SE功能框图
