基于RS485的智能照明控制系统在工厂的应用
大怪科学
1｜概述
安科瑞智能照明控制解决方案ALIBUS（Acrel Lighting intelligent Bus）基于成熟的RS485通讯控制技术，同时创新地引入了载波侦听和冲突碰撞检测机制，多机间实现了实时双向通讯，线材使用普通的屏蔽网线，一次性解决通讯与供电问题。
需安装在配电箱内的模块主要有开关驱动器、调光驱动器、IP网关等，这些模块使用35mm标准导轨安装；需安装在控制现场的模块主要有传感器和智能面板，其中传感器作为自动控制感应模块，嵌入式安装在房间、走廊顶部，用于检测相关区域是否有人员活动。有人经过时可以设定自动控制亮灯，人离开后在设定的时间内熄灯。智能面板等手动控制设备，可嵌墙安装在机房入口处，这样可实现自动控制、现场控制和值班室远程控制相结合。
系统支持单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式，支持延时控制，避免同时亮灯负荷对配电系统造成冲击。模块不依赖系统，可独立工作，每个模块均自带时间模块，可根据经纬度自动识别日出日落时间实现自动控制功能。
2｜参考标准
GB/T 20965-2013 《控制网络HBES技术规范 住宅和楼宇控制系统》
3｜配置方案

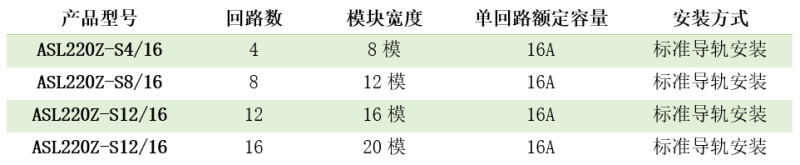

(1) 开关驱动器
功能说明
● 本地液晶显示，调试方便
●主从模块灵活组合
●模块上电/掉电后状态设置
●支持Modbus-RTU通讯
●自主协议ALIBUS通讯
●可设置15个场景功能
●延时控制功能，延时时间可设置0至65535s
●DI/DO接口，支持火灾等系统的联动控制
● 具备边缘计算能力，可脱网独立工作
● 阈值控制功能
● 分组控制功能
● 电流电压检测功能（选配）
● 过零投切保护功能（选配）
● 用户自主设置定时任务，可设30条
● 经纬度定时功能
● 本地事件记录

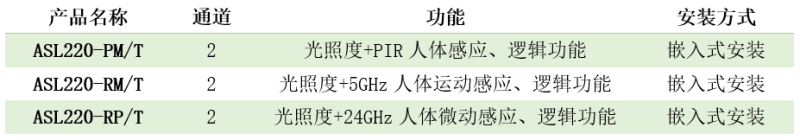

(2) 人体感应和光照度传感器
功能说明
● 红外人体感应及照度二合一功能
● 照度实时读取
● 照度采集周期可设
● 照度感应的阈值范围可设
● 手动进入/退出测试模式
● 双色指示灯显示通讯及感应状态
● 发送报文的时间间隔可调
● 自主协议ALIBUS通讯
● 开关功能
● 调光功能
● 延时控制功能

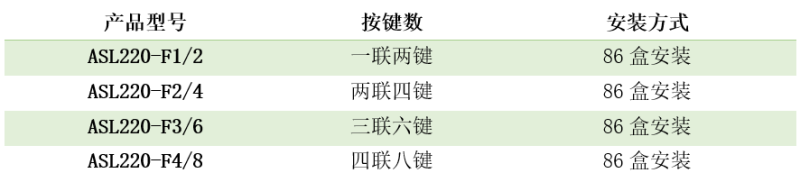

(3) 智能面板
功能说明
● 配置灵活，回路和按键可以一对一、一对多、多对一、多对多自由组合，方便快捷
● 24V低压总线供电，无需额外供电布线
● 实现弱电控制强电，确保人身安全
● 自主协议ALIBUS通讯
● 双色状态指示灯，可正确显示受控回路当前状态
● 支持防误触功能
● 单联开关功能
● 单键开关功能
● 调光功能
● 场景功能
● 数值发送功能

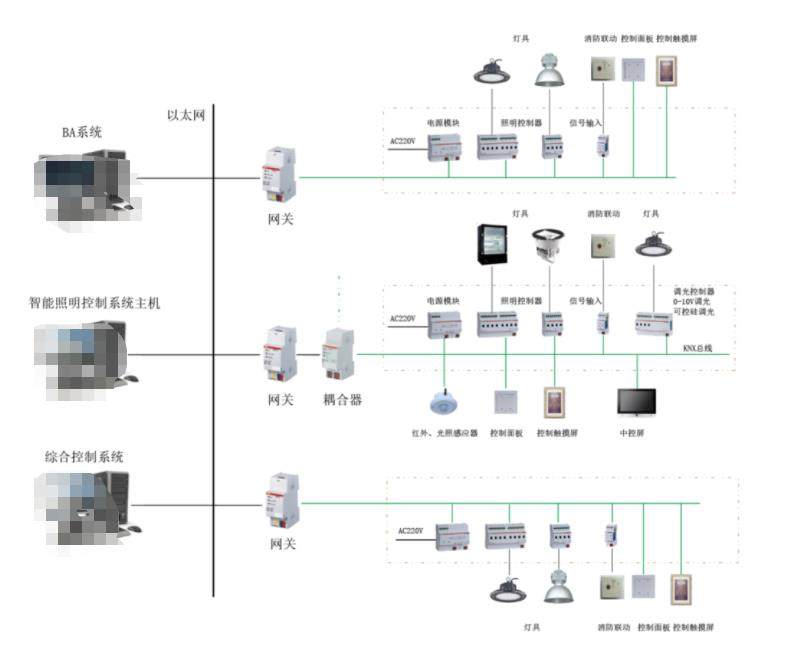

4｜系统结构
5｜系统功能

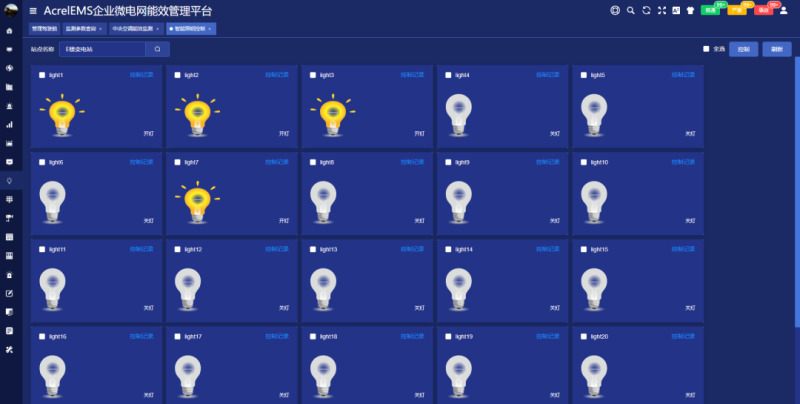

●灯具状态实时变化，响应迅速
提供照明设备智能单控/群控功能。

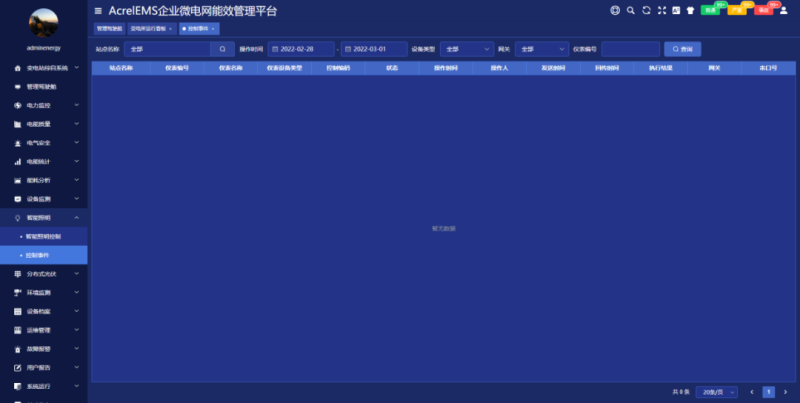

●控制事件
记录智能照明控制操作的事件，操作内容，所控灯具位置，操作人等。
