INA310B是具有比较器的 -4V 至 110V 1.3MHz 高精度电流检测放大器
产品详情
描述：
INA310x 是一款超精密电流感测ADC10158CIWM放大器，可在 –4V 至 110V 的宽共模范围内测量分流电阻器上的压降，并带有集成比较器，与电源电压无关。高精度电流测量精度是通过低偏移电压（20 μV，最大值）、小增益误差（0.15%，最大值）和高直流 CMRR（160 dB，典型值）的组合实现的。INA310x 具有 1.3 MHz 的高信号带宽，专为高压直流电流测量和快速过流保护等高速应用而设计。

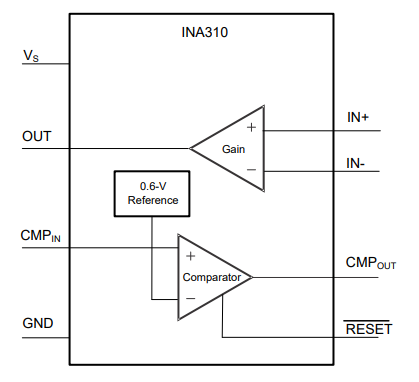

INA310x 包含一个漏极开路比较器和提供 0.6 V 阈值的内部基准。外部电阻分压器设置电流跳变点。比较器包括锁存功能，可以通过将 RESET 引脚接地（或保持开路）使其透明。
INA310x 采用 2.7V 至 20V 的单电源供电，消耗 1.6mA 的电源电流。INA310x 提供五个增益选项：20 V/V、50 V/V、100 V/V、200 V/V 和 500 V/V。这些增益选项适用于宽动态范围的电流检测应用。
INA310x 的额定工作温度范围为 -40°C 至 +125°C，并采用节省空间的 8 引脚 VSSOP 封装。
特性：
●宽共模电压：
○工作电压：-4 V 至 +110 V
○生存电压：-20 V 至 +120 V
●高信号带宽：1.3 MHz
●转换率：2.5 V/μs
●出色的 CMRR：160 dB
●准确性
○增益误差（最大值）
◆版本 A：0.15%，10 ppm/°C 漂移
◆版本 B：0.5%，20 ppm/°C 漂移
○失调电压（最大值）
◆版本 A：±20 μV，±0.25 μV/°C 漂移
◆版本 B：±150 μV，±1 μV/°C 漂移
●板载开漏比较器
●内部比较器参考电压：0.6 V
●传播延迟时间：1 μs
●比较器的锁存能力
●封装选项：VSSOP-8
应用：
●48 V DC/DC转换器
●48 V电池管理系统（BMS）
●测试和测量
●宏远程无线电单元（RRU）
●48 V机架式服务器
●48 V商用网络和服务器电源（PSU）
●电磁阀和执行器
参数：
产品类别：带集成比较器的模拟输出
共模电压（最大值）(V)：110
共模电压（最小值）(V)：-4
输入偏移 (±) (最大值) (V)：0.00015
输入失调漂移 (±)（典型值）(V/°C)：0.0000001
电压增益 (V/V)：20, 50, 100, 200, 500
共模抑制比（最小值）（分贝）：120
带宽（兆赫）：1.3
电源电压（最大值）(V)：20
电源电压（最小）（V）：2.7
Iq（最大值）（毫安）：2.25
通道数：1
比较器 (#)：1
特征：警报功能，高精度，低端能力
工作温度范围 (°C)：-40 到 125
