手把手教你如何用传感器测土体深部位移！【社群智汇】
【编者按】：由传感器专家网创建的微信社群——【传感器专家网社群】，汇聚了大批传感器业内人士，并每天就各种传感器话题进行热烈讨论，迸射出闪耀的知识火花。于是，我们把社群里极具价值的精彩对话整理成文，推出了专题栏目“社群智汇”。
本次群员们热议的话题是“如何用传感器测土体深部位移？”。
@杨***:
用倾角传感器测的角度怎么算水平位移和沉降？公式是什么？有大咖知道吗？
@雨***茶：
倾角测不了沉降。
用静力水准、北斗、机器视觉、全站仪等可以测沉降。
@杨***：
水平位移可以吧。
@雨***茶：
如果整体平移也没用。
只能针对倾倒、倾斜变化。
@T***:
倾角只能测出 由于局部沉降 导致的倾斜吧。
如果整体都沉降的话，倾角应该是不变的。
@雨***茶：
沉降不行，除非用一些机械结构将沉降竖直变化量转换为倾角变化。
如滑轮结构等。
@杨***:
就水平位移。
@雨***茶：
整体平移也测不出。
倾角是利用重力加速度分布在xy 轴的变化来得出倾角值。
@辽***备：
以前用过激光。
@雨***茶：
平移时，这个两个分量没有变化。
激光都可以，还有上面说的那些方法，利用一个参考点与待测点之间产生相对运动位移， 测出变化量。
@杨***:

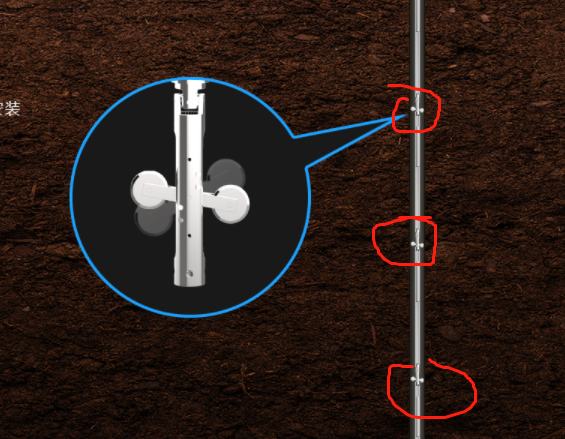

我是测土体深层水平位移。
用这种的。

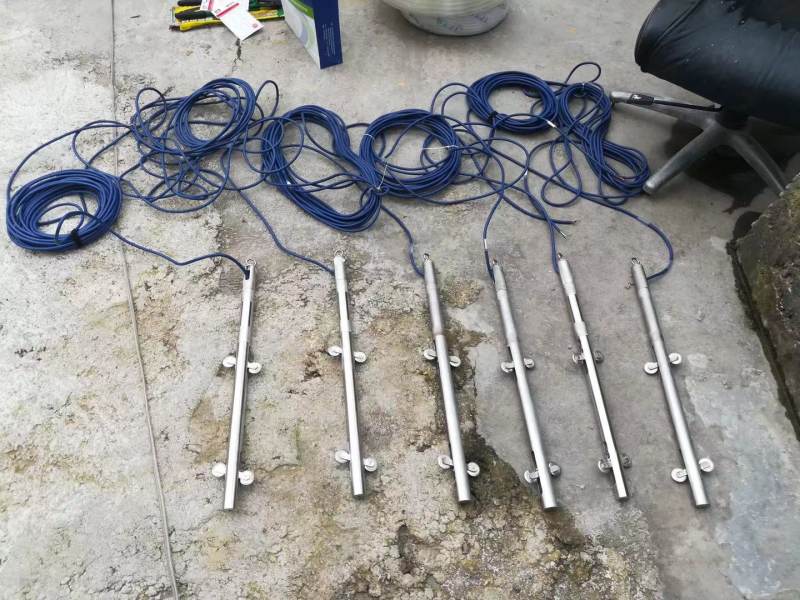

@雨***茶：
这个可以， 我们也做的，多节串联。
不能说水平位移，会误解。
@杨***:
应该叫啥？
@雨***茶：
我们当初跟杨总合作@传感器专家网-杨 军 ，也是做这种产品，用于测土体深部位移。
@K***锦：
这个是导轮式测倾仪吧。
@杨***:
仪器名字我知道。
最终要的结果不是倾斜了多少度，是看水平方向发生了多少位移变化量。
@雨***茶：
可以从上往下，也可以从下往上，看你用哪种算法模式。

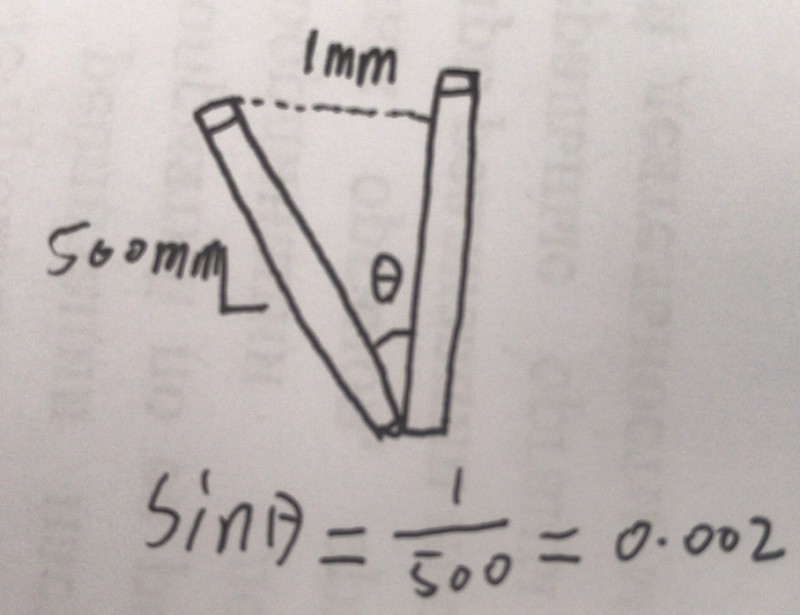

@杨***:
这么表达对不？
@雨***茶：
差不多，这是一节，多节要累计变化。
以顶部或底部的点为原点，开始往上或下累计算。
另外要预定一个方向，如北向为0度。
@杨***:
以底部为原点。
@K***锦：
请教下什么场景环境下会用导轮式测倾仪？埋的多深是由哪些因素决定的？
@雨***茶：
所以传统手位式测斜仪都要用测斜管来固定方向。
手拉式。
@杨***:
滑动式的我知道，我说的这个也是用测斜管。
@雨***茶：
滑坡用。
我们地灾上是大量用的，当初找你们杨总也是用倾角做传感器。
固定式原理都一样，只是为了实现自动化，滑动的只能人工采集数据。
杨总很清楚我们这种应用方式 。
@杨***:
我知道，我是在算，比如高度500mm、水平位移了1mm,来反算角度是变化了多少？
@雨***茶：
一节可以反算，多节没办法
一节就是个三角函数关系。
@杨***:
如果假设多节都是线性变化呢？
放下去时有初始值。
@雨***茶：
传统式固定测斜仪，如果放孔时，每节实际是独立安放的，您就取那一节的算三角函数。
我们用的是串联安装，下一节变化会改变上一节，类似于古代兵器九节鞭那样。
@杨***:
这种的能算累计位移量吗？
@雨***茶：
实际应用时，很难假设测斜孔只向一个方向斜。
肯定可以。

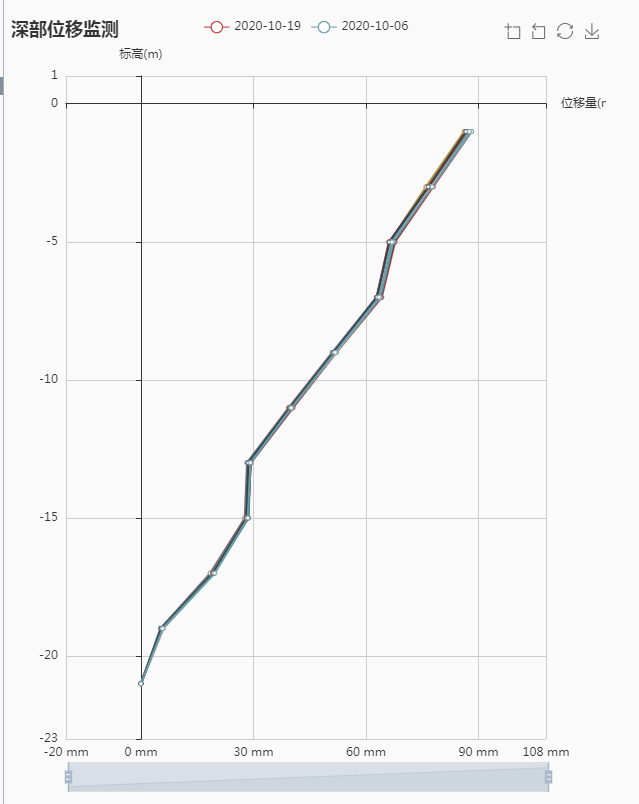

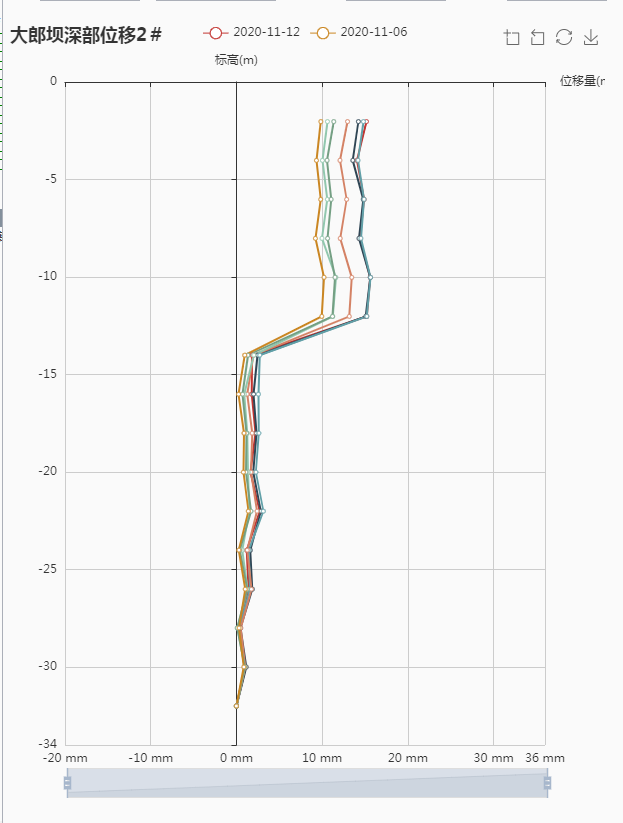

稍等，我截个屏给您看下就明白了。
这个变化就比较明显了。
@杨***:
1图是串联，2图是并联吗？
@雨***茶：
两个项目的。
两个点，都是串联，每种颜色线代表一天的变化。
@杨***:
多少精度的？
@雨***茶：
看成本，看倾角精度越高越好。
@杨***:
基坑成本高了不行。
@雨***茶：
对，这个产品目前就是成本卡脖子。
需要上游倾角传感器成本能有突破。
@T***:
多少成本算不卡脖子？
@雨***茶：
目前0.03度的倾角大约200-300左右，50cm-100cm一节，20米的孔深，就不算结构件与其它器件成本，基坑监测单位都很难承受。
@T***:
只是分辨率的话，传感器成本能下来。
综合精度的话，很难了。
尤其是温漂指标。
@吕***贵：
不能一方面要便宜，一方面要精度，这是不现实的。
@T***:
贴合应用，不要过度要求，否则成本永远下不来。
结语：
本次话题是由一位群友的一个疑问开启的，紧接接着引来了多位群友的热烈回应，在线给我们上了生动形象的一课，传导了深入的专业知识。
因此，十分感谢以上诸位群友们的慷慨解答。也希望以后，大家在【传感器智汇圈】这个大家庭分享更多、收获更多，汇聚我们的智慧与力量，共同推进国产传感器产业发展。
如果您对该话题有更多的观点，欢迎在下方留言评论~
