闭环电流传感器是霍尔电流传感器中的一种，与之对应的是开环电流传感器。它们两者间的工作原理是不相同的，而今天传感爱好者就主要为大家介绍一下关于霍尔闭环电流传感器的运作原理，希望提供给大家参考。

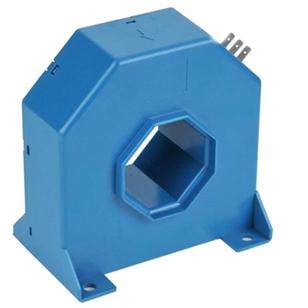

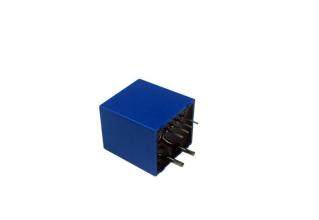

霍尔闭环电流传感器原理
闭环式霍尔电流传感器也称零磁通互感器或磁平衡电流传感器，原边电流Ip在磁芯中所产生的磁场通过副边补偿线圈电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态，其补偿电流Is按比例的反映原边电流Ip。 具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁芯聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。
因此，从宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。
闭环式霍尔电流传感器正常工作时，其一次绕组和二次绕组的磁通互相抵消，达到磁平衡，磁芯中的实际磁通为零。但是，这只是理想情况。实际的传感器，由电子电路构成的二次绕组的输出电流能力总是有限的，当一次过载时，若二次输出受限，实际输出电流比理论电流小，磁平衡被打破，只要一次电流继续增大，铁芯就会饱和。
以上就是关于霍尔闭环电流传感器原理的相关介绍了，看到这里，我们对霍尔闭环电流传感器的认识又深入了一步。霍尔闭环电流传感器的运作原理和霍尔开环电流传感器，因此在选型使用的时候，要着重分清它们的功能特性！
