合信控丨泡罩包装机

　　在制药、食品、医疗器械、化妆品、保健品及工艺品领域，对片剂、胶囊剂、软胶囊、糖果等物品进行铝塑、铝密封包装的设备，就是今天符合“GMP”要求的主角：泡罩包装机。

合信方案应用

　　合信针对泡罩机市场，开发的CTH200主控的脉冲控制方案，具备稳定可靠/精准迅速特点。

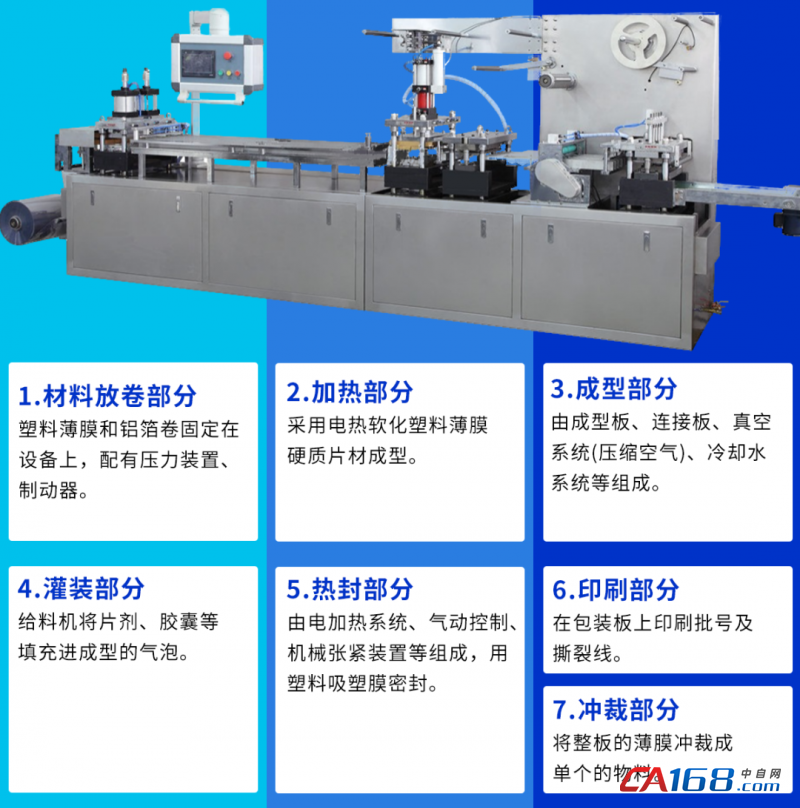

机型简介：平板式泡罩包装机

　　泡罩包装机是以透明塑料薄膜或薄片形成泡罩，用热封合、粘合等方法将产品封合在泡罩与底板之间的机器。

　　①平板式泡罩机工艺流程：

　　成型膜经平板式加热装置加热软化，在平板式成型装置中利用压缩空气将软化的薄膜吹塑成泡罩，充填装置将被包装物充填入泡罩内，然后送至平板式封合装置，在合适的温度及压力下将覆盖膜与成型膜封合，再经打字压印装置打印上批号及压出折断线，最后冲切装置冲切成规定尺寸的产品板块。

　　②控制要点：

　　★ 整个动作流程根据编码器角度判断，需要配合好各动作的时机；

　　★ 配备对标模式，需要达到色标前减速，防止减速太快，拉伤薄膜。

　　合信-泡罩包装机控制方案配置

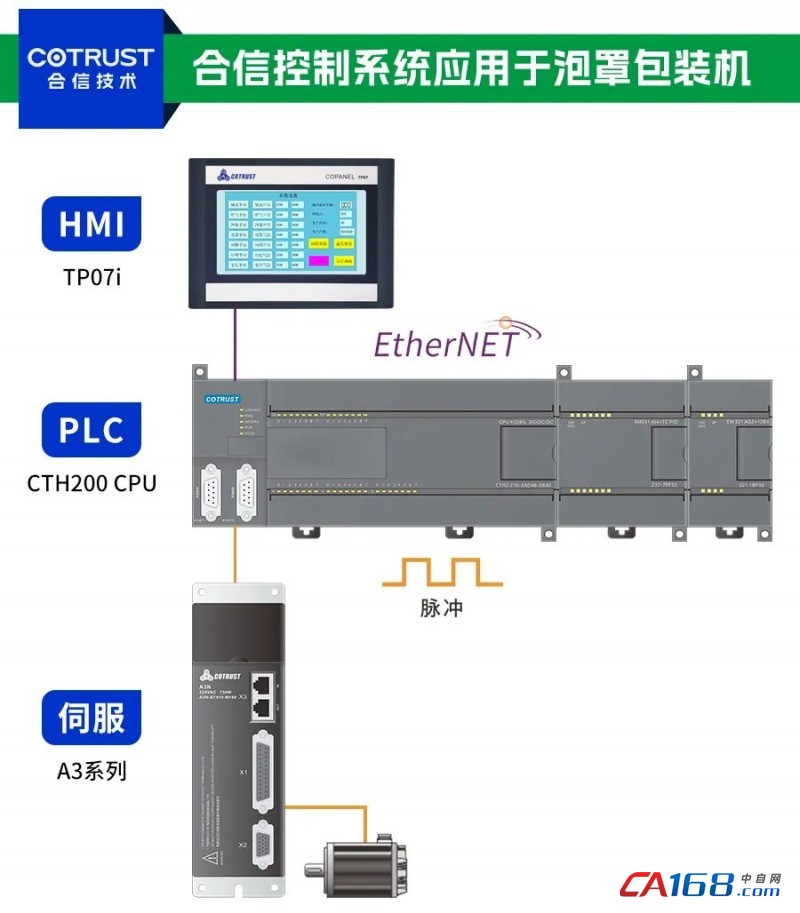

　　合信针对泡罩包装机控制要求，提供PLC+伺服+HMI整套控制系统。

　　方案解析

　　泡罩机控制系统采用合信CTH200系列40点通用型H226IL进行主控，扩展SM231温度模块用于判断3处加热板温度；通过脉冲控制1套A3S伺服驱动系统实现薄膜的前进；稳定可靠、精准迅速。

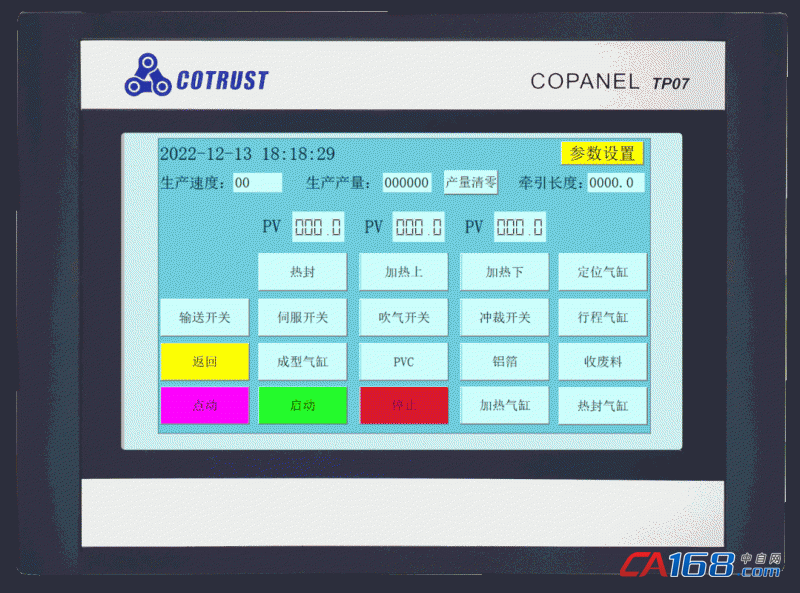

　　触摸屏系统：采用合信TP系列TP07i以太网HMI，与PLC之间通过EtherNET通信，可以监控当前生产速度、加热板温度、设置吹气、成型、冲裁等动作时机。

　　由合信PLC主控的平板式泡罩机具有强大的功能与智能化操作平台，可以实现多品种生产的包装技术，实现各工位的协调、平稳、节耗、高效。
