霍尔传感器上拉电阻的作用有哪些？
上拉电阻对提升电流和电压的能力是有限的，上拉电阻主要是输出电流通道，今天传感器专家网就为大家介绍一下霍尔传感器上拉电阻的作用的相关内容，我们一起来了解一下吧。

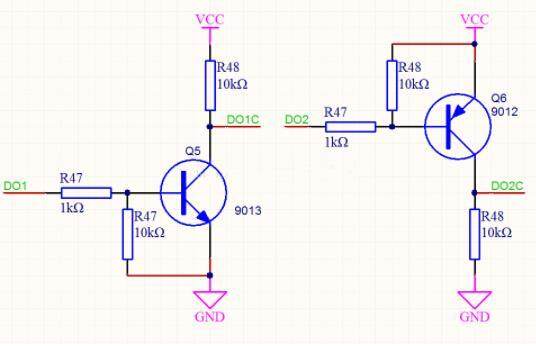

资料图
上拉电阻的作用有哪些？
上下拉电阻：
1、当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V）， 这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。
2、OC门电路必须加上拉电阻，以提高输出的高电平值。
3、为加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
4、在CMOS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗， 提供泄荷通路。
5、芯片的管脚加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限增强抗干扰能力。
资料图
上拉电阻和下拉电阻有什么用？
提高驱动能力：
例如，用单片机输出高电平，但由于后续电路的影响，输出的高电平不高，就是达不到VCC，影响电路工作。所以要接上拉电阻。下拉电阻情况相反，让单片机引脚输出低电平，结果由于后续电路影响输出的低电平达不到GND，所以接个下拉电阻。
在单片机引脚电平不定的时候，让后面有一个稳定的电平：
例如上面接下拉电阻的情况下，在单片机刚上电的时候，电平是不定的，还有就是如果你连接的单片机在上电以后，单片机引脚是输入引脚而不是输出引脚，那这时候的单片机电平也是不定的，R18的作用就是如果前面的单片机引脚电平不定的话，强制让电平保持在低电平。
霍尔传感器上拉电阻的作用
霍尔传感器上拉电阻的作用
上拉电阻原理
上拉电阻原理--简介
上拉电阻，就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。上拉电阻一般是一端接电源，一端接芯片管脚的电路中的电阻，下拉电阻一般是指一端接芯片管脚一端接地的电阻。上拉就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起限流作用。下拉同理。也是将不确定的信号通过一个电阻钳位在低电平。
查看全文
