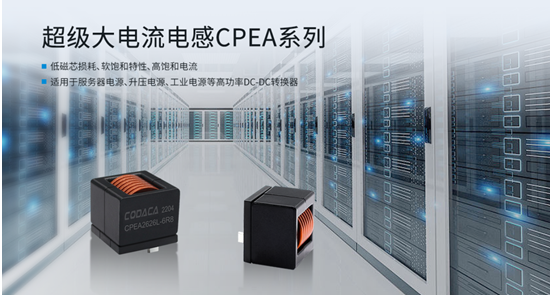

科达嘉新推超级大电流电感CPEA系列

电感的损耗和温度稳定性关系到电源的功率损耗和转换效率。为解决大功率电源系统 DC-DC转换器在大电流、高频等应用环境下的电感损耗大、温升高、噪声干扰等问题，科达嘉基于既有的CPEX电感产品，全新推出超级大电流电感CPEA2622L、CPEA2626L、CPEA5051DL三大系列。

产品概述

CPEA超级大电流电感采用低损耗磁粉芯材料设计，具有优异的高频低损耗特征，能够长期在高频高温的环境下工作保持稳定的电气性能，最高工作频率可达500K,工作温度范围为-55℃～+150℃(包含线圈发热)。

产品特点

CPEA超级大电流电感采用扁平线圈作为绕组，绕线空间利用率高，产品具有低直流电阻、低温升特征，DCR最低为0.36mΩ，温升电流高达114A,能够长期稳定工作于大电流工作场合。

在相同尺寸和相同磁导率情况下，CPEA系列电感磁芯具有更小磁致伸缩系数，不容易产生噪音，适合应用在各种DC/DC转换器以及滤波电路设计。

优异的软饱和特征，且直流偏置特性(饱和电流)受温度影响小，能够有效抑制瞬间高尖峰电流而不饱和，也适合各种大功率设计方案中作为储能电感应用。

紧凑型屏蔽结构设计，抗干扰能力强，适合高密度安装，节省PCB占用面积，缩小产品尺寸，提升整机功率密度。

科达嘉超级大电流电感CPEA系列主要应用

应用广泛，适合大功率电源DC-DC转换器

CPEA系列大电流电感具有低直流电阻、低磁芯损耗、宽温稳定性以及软饱和的特征，因此适合工作于持续大电流输出、高瞬态尖峰电流抑制、高频纹波电流抑制等应用场景，能够大幅度提升电源系统的转换效率。

适用于电池化成分容、服务器电源、光伏逆变器、工业电源、各种储能应用以及各种PFC电路拓扑等大功率设计方案，并可应用于GaN、SiC等半导体功率器件相关的电路设计，提升整机输出效率，实现更小尺寸更高功率密度的设计需求。

科达嘉电子22年来一直专注功率电感的研发与制造，自主研制核心材料。经验丰富的电感产品研发团队可快速响应客户需求，为客户定制各类大电流电感、一体成型电感、共模电感、磁棒电感等产品。公司拥有CNAS认可的实验室，能按照AEC-Q200无源元件产品验证标准进行测试。
