限位开关在工程机械行业的广泛应用
限位开关又称行程开关，可安装在相对静止的物体，如固定架、门框等，简称静物上或运动物体上。当移动物体接近开关时，开关连杆驱动开关的接点引起触点NO/NC动作。由开关接点开、合状态的改变将信号反馈给主控系统。

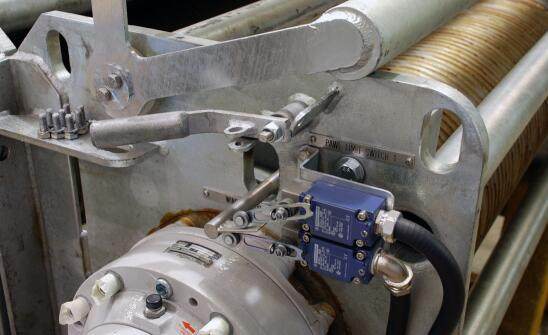

限位开关，资料图
在实际生产中，将限位开关安装在预定的位置，当生产机械运动部件撞击行程开关时，限位开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。
限位开关的广泛应用
限位开关广泛用于各类机床和起重机械，用于控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
例如，控制柜是设备的控制中枢，落地的一般叫控制柜，而不落地的、较小的一般叫控制箱或者电控箱。大多数控制元器件都会在柜内安装。在设计控制柜时，应充分考虑对柜内电控件加以保护，同时，也确保操作人员的人身安全。

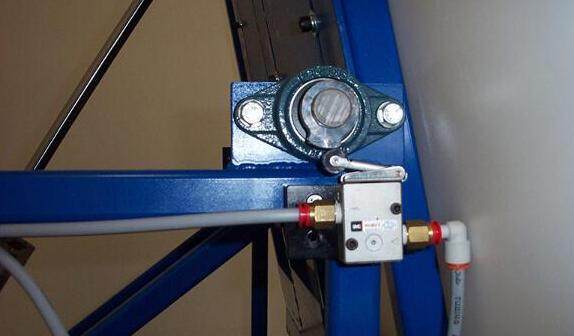

工业制造设备上的限位开关应用，资料图
为防止设备在正常运行时，控制柜没有关闭到位或者工作人员打开控制柜的触电风险，在设计时考虑增加安全限位开关是必要的。通常来说，可以在控制柜门上安装门限位开关，当门打开时，设备停止工作甚至切断工作电源等。
在建设工地的塔式起重机设备上，为预防塔吊事故的发生，需在塔式起重机设备上，设置限位开关等限位装置。
例如，小车变幅的塔吊，应设置小车行程限位开关和终端缓冲装置。限位开关发生动作后，应保证小车停车时其端部距缓冲装置最小距离为200毫米；对轨道运行式塔吊，每个方向应设置运行限位装置，其中也包括限位开关、缓冲器和轨道终端挡铁。限位开关动作后，应保证塔吊停车时其端部距缓冲器最小距离为1米。

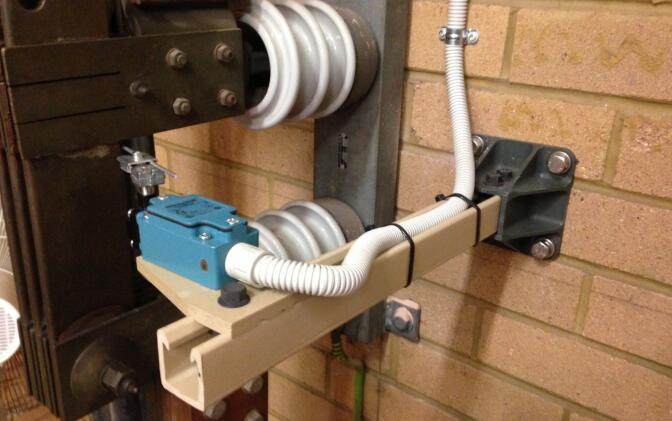

限位开关应用，资料图
针对不同应用场景，限位开关大致可分为如下几类：
重载型限位开关
重载限位开关常被用于控制重载设备，如起重机、传送带及重型材料处理设备。有时，这种重载限位开关也与控制限位开关联合使用，通常用作控制限位开关的后备保护。一旦控制限位开关发生故障，或接触器被卡死或熔接，重载限位开关将断开电动机供电电源。
通用型限位开关
通用型限位开关，可用在普遍无特殊要求的场合。在此类应用场景中，可考虑选择通用型限位开关，主要是因为其性价比高，可减低产线运营及维护成本。
模块化预接线位置开关
模块化预接线位置开关，可用于伸缩臂或卡车支腿的伸缩控制，采用模块化预接线的设计可按需组合使用，使用多机构联动控制的使用场景，如开车伸缩臂，同时，其具有结构紧凑的特点，能够满足在狭小空间内安装使用。
此外，在一些化工车间，还会需要防爆式限位开关。在一些特殊场所，还会用到无线限位开关等等。总之，限位开关被用于日常生活中各种类型的工业机械应用中，面对多种多样的实际需求，不同的限位开关形态也多种多样，触点数量各异，操动件和材料也不尽相同，另外，驱动力及固定方法也各不相同。在选择合适的限位开关产品时，应注意结合具体的应用场景及需求，选择稳定、可靠的限位开关产品。
