大联大世平集团推出基于onsemi产品的初级侧稳压隔离反激式转换器方案
2023年5月10日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于安森美（onsemi）NCV12711芯片的初级侧稳压隔离反激式转换器方案。

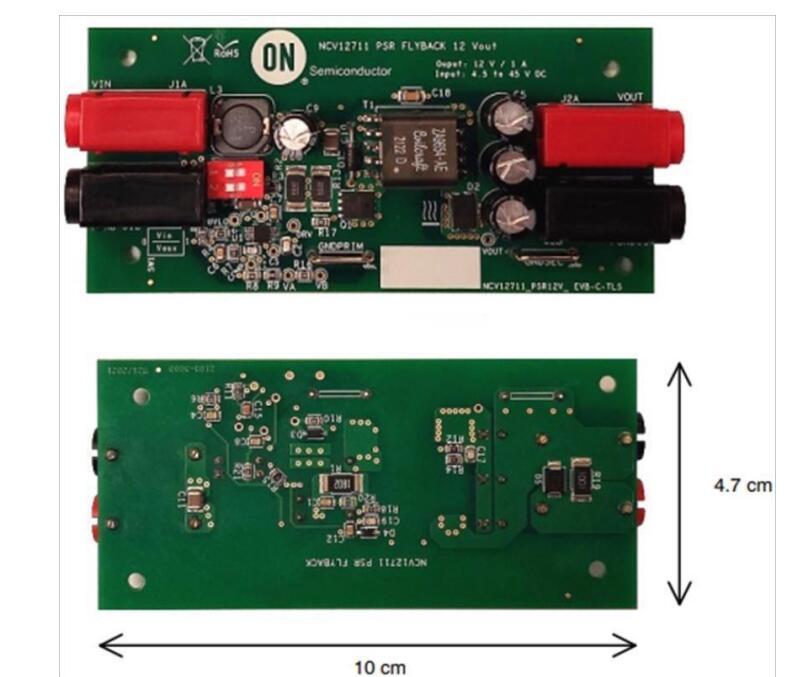

图示1-大联大世平基于onsemi产品的初级侧稳压隔离反激式转换器方案的展示板图
随着全球环保意识的不断提高，新能源汽车逐渐成为人们自驾出行的热门选择。对于新能源汽车来说，电源的安全性和高效性是决定汽车性能和续航的主要因素之一，也是人们重点关注对象。因此，对于汽车厂商来说，如何提供一个宽输入电压范围且具有高能效的转换器便成了一个非常重要的课题。为此，大联大世平基于onsemi NCV12711芯片推出了初级侧稳压隔离反激式转换器方案，该方案具备多种电路保护功能，可以在保证能源转换效率的同时，保障电路安全。
本方案采用的NCV12711是一款固定频率峰值电流模式PWM控制器，包含实现单端功率转换器拓扑所需的所有功能。该器件的工作电压范围为4V至45V，无需辅助绕组，并可在其热性能范围内工作。不仅如此，NCV12711还在内部集成了可编程软启动、输入电压UVLO保护和过功率保护（OPP）电路，可在输入电压增加时限制电路的总功率容量。此外，NCV12711还具有一整套保护特性，包括平滑频率增加的逐周期峰值电流限制和基于定时器的过载保护。所有保护特性均将控制器置于低静态故障模式，具有1s自动恢复周期，在故障消除时让系统恢复。
基于NCV12711的多种产品特点，此初级侧稳压隔离反激式转换器方案可提供高达12W（2V/1A）的输出，并且内置的多种保护功能也可为新能源汽车电源系统提供更安全的守护。
核心技术优势：
Ÿ 用于无损启动序列和自供电操作的内部20mA电流源；
Ÿ 带有频率扫描的平滑启动序列；
Ÿ 具有精确2.5V参考电压的内部运算放大器；
Ÿ 电流模式控制操作；
Ÿ 短路保护；
Ÿ 过压保护；
Ÿ 带迟滞的输入电压UVLO；
Ÿ 外部禁用的关断阈值；
Ÿ 低待机功耗的0%占空比模式；
Ÿ 单电阻可编程振荡器；
Ÿ 用户可调软启动斜率。
方案规格：
Ÿ 输入电压：4~45Vdc；
Ÿ 输出电压电流：12V/1A；
Ÿ 输出功率：12W；
Ÿ 评估板大小=100mm x 47mm x 15mm。
