陶瓷压力传感器工作原理是什么？看完你就懂了！
陶瓷压力传感器可将压力直接作用在陶瓷膜片前表面，使得膜片会产生较为微小的形状变化。陶瓷压力传感器现在在环境控制、过程控制、气动设备、化学制品、医用仪表等众多的领域中都有所应应用。那么陶瓷压力传感器的工作原理是什么呢？今天，就为大家详细介绍一下陶瓷压力传感器的原理！
陶瓷压力传感器工作原理是什么？
陶瓷是一种公认的高弹力、耐腐蚀、抗磨损、耐冲击和振动的材料。陶瓷的热稳定特点及它的厚膜电阻能够使它的环境温度范围高达-40～135℃，并且有着测量的高精度、高稳定性。电气绝缘程度>2kV，输出信号强，长时间稳定性好。高特点，低价格的陶瓷传感器将是压力传感器的发展趋势，在欧美国家有全方面取代其它种类传感器的趋势，在中国也很多的用户使用陶瓷传感器取代扩散硅压力传感器。
适用场合借助激光标定，传感器有着很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并能够和绝大部分介质直接接触。
陶瓷压力传感器的结构组成

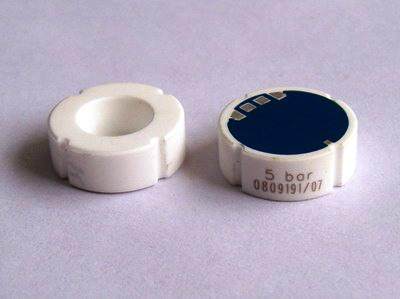

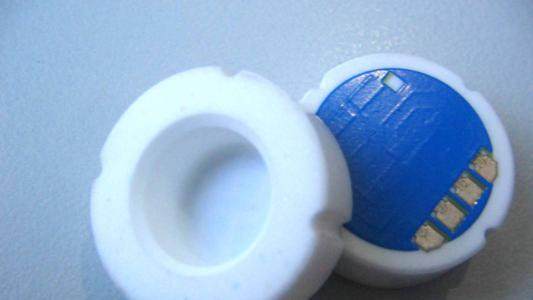

陶瓷压力传感器主要是由瓷环、陶瓷膜片和陶瓷盖板三部分组成。陶瓷膜片作为感力弹性体，采用95%的AL2O3瓷精加工而成，规定平整、均匀、质密，其厚度与有效半径视设计方案量程而定。瓷环采用热压铸工艺高温烧制成型。陶瓷膜片与瓷环之间采用高温玻璃浆料，借助厚膜印刷、热烧成技术烧制在一起，产生周边固支的感力杯状弹性体，即在陶瓷的周边固支部分应产生无蠕变的刚性结构。在陶瓷膜片上表面，即瓷杯茶具底部，用厚膜工艺技术做成传感器的电路。陶瓷盖板下部的圆形凹槽使盖板与膜片之间产生相应间隙，借助限位可防止膜片过载时因过度弯曲而破裂，产生对传感器的抗过载保护。
陶瓷压力传感器工作原理是什么？相信看完本篇文章介绍以后，大家对于陶瓷压力传感器也能够有一个更加全面的认识了！陶瓷压力传感器抗冲击、抗震动、有着较高的精度和稳定性，目前在行业中有着大量的应用场景。传感器行业崛起发展的今天，相信陶瓷压力传感器技术也会越加完善成熟，应用场景也会越加广泛!
