领略“软”实力 | 第二节 STEP AS 软件设备树

上节课我们介绍了STEP AS编程软件。今天，我们开始软件基础篇第二节课学习，一起来认识STEP AS软件设备树。

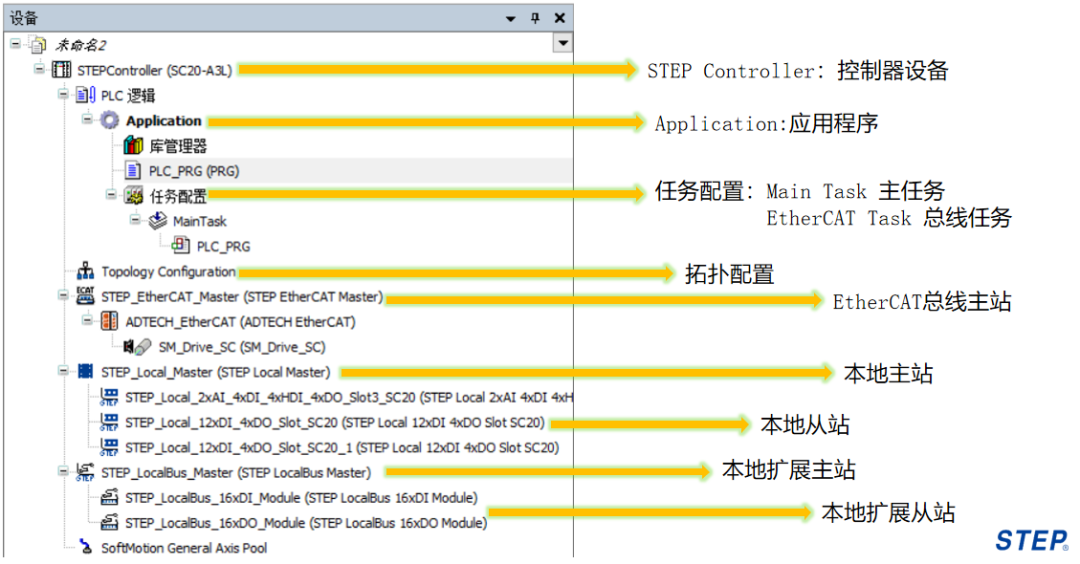

　　设备树是一种描述控制器硬件的数据结构，是学习STEP AS编程软件的一个重要组成部分。它是由Application、硬件拓扑图、各类主/从站等要素构成。

　　编程软件界面

　　#1 通讯设置

　　装有编程软件的电脑可以通过以太网与SC系列控制器相连接，通过STEP AS软件编写、下载、调试监控用户程序。其中SC20控制器还可通过USB或者串口连接。

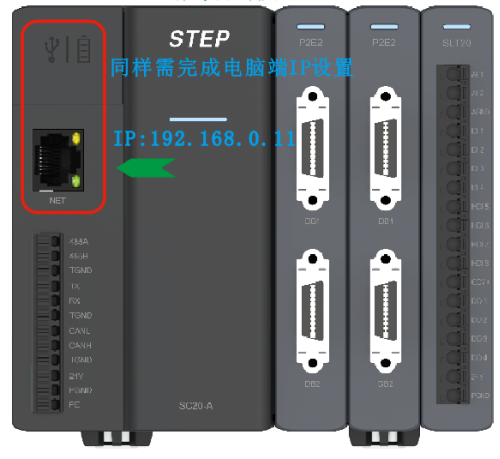

SC20-A3H(高配版)

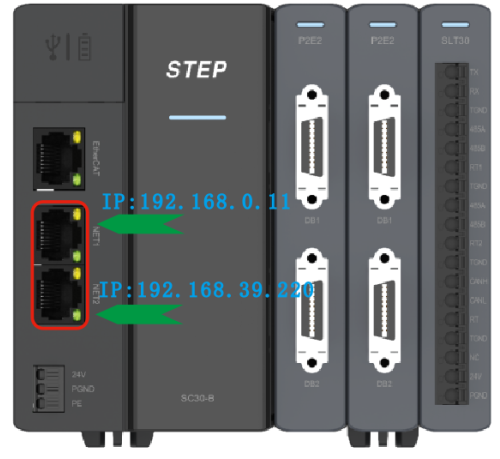

SC30-B6H(高配版)

　　注意：连接控制器前需完成电脑IP地址的设置,电脑IP可设置为同网段的地址即可。

　　#2 更改控制器IP地址

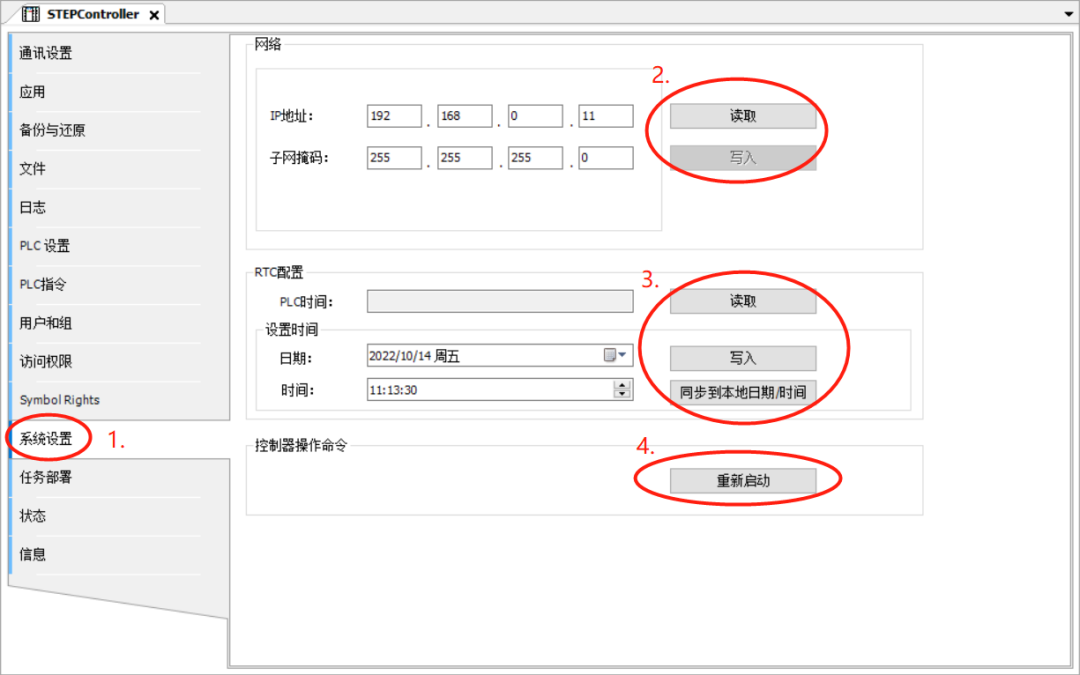

　　系统设置：用于获取和修改控制器的IP地址、子网掩码，控制器的时间日期等。

　　注意：

　　更改控制器IP地址后，需对控制器进行重启。

　　#3 对象添加

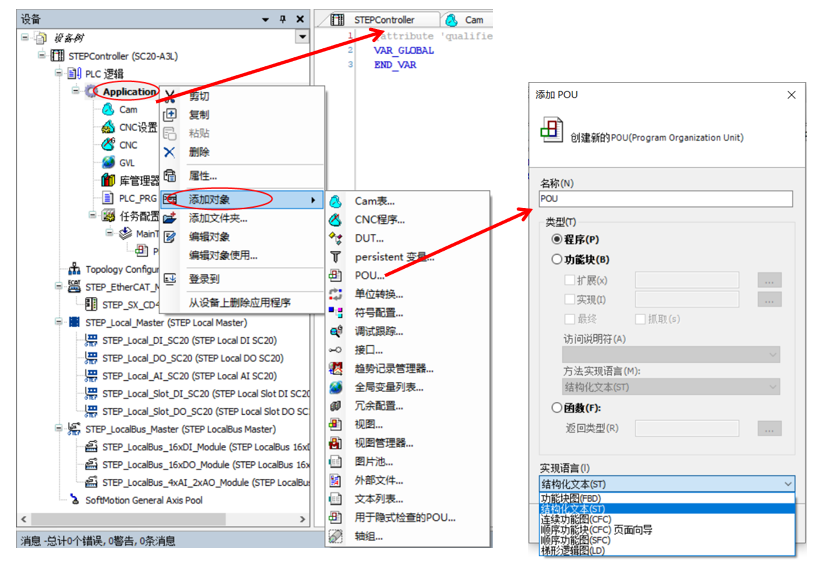

　　添加对象：常用的有CAM表、DUT、CNC、POU、符合配置、调查跟踪、全局变量、视图、轴组等;支持标准化编程(符合IEC61131-3标准)全部六种编程语言:结构化文本(ST)、功能块图表(FBD)、指令列表(IL)、梯形图(LD)、顺序功能图(SFC)和扩展编程语言连续功能图(CFC)。

　　#4 库管理器

　　库管理器：用于安装和添加自定工艺库;包括有CODESYS官方平台自带的库，例如SM3_Basic库等。

　　#5 任务配置

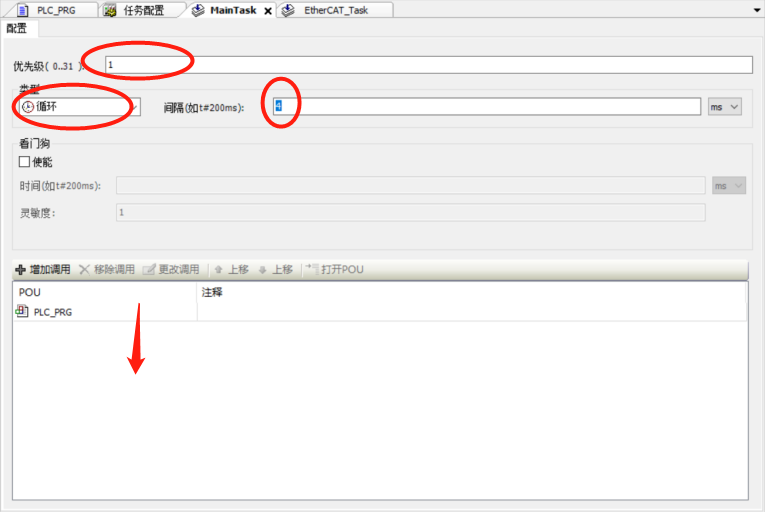

　　任务配置：显示任务配置中定义的任务。标题包含任务名称和优先级。

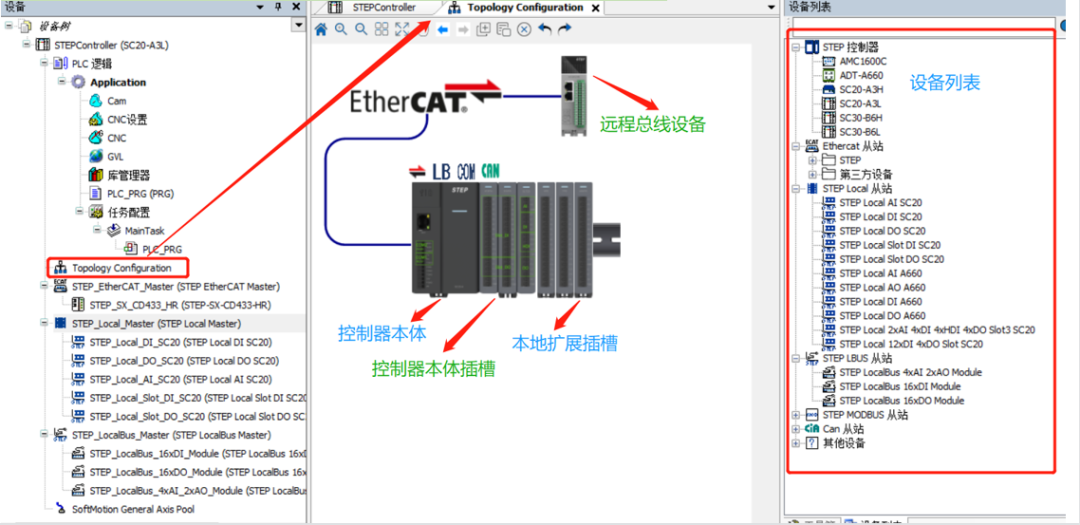

　　#6 拓扑图
