AXD搭配ERA绝对式编码器，精度高抗污能力强

近年来，在3C、液晶、锂电池行业里，力矩电机因其低速大扭矩、响应快、转矩波动小等特点，得到了越来越广泛的推广和应用。

　　随着工业自动化时代创新科技的开展，我国整体的制造水平翻了几番，为了满足各种设备的不同需求，市场上对于力矩电机的研发与设计也愈加完善。

AXD-ERA

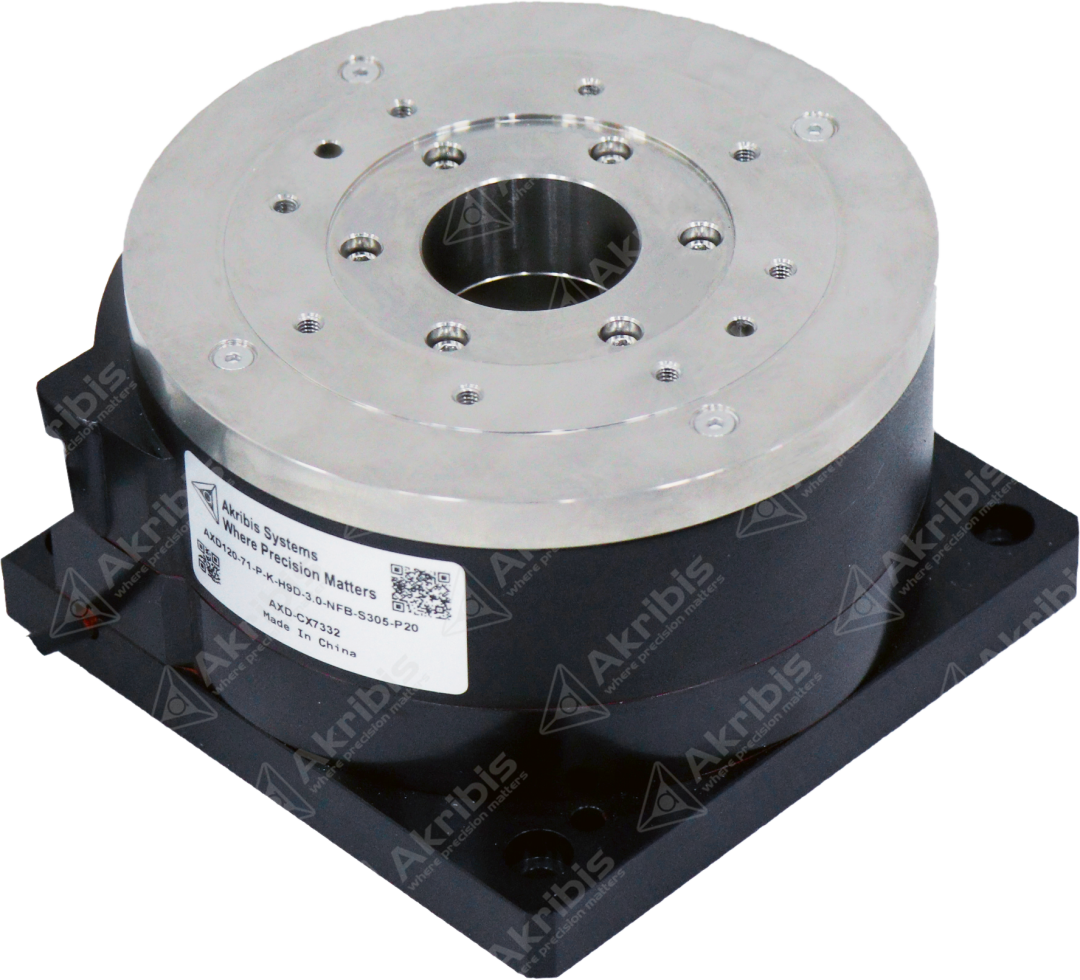

AXD-ERA力矩电机

　　绝对式编码器

　　编码器分为增量式编码器和绝对式编码器。

　　增量式编码器每转动一个预先设定的角度将输出一个脉冲信号，通过统计脉冲信号的数量来计算旋转的角度，因此编码器输出的位置数据是相对的;由于采用固定脉冲型信号，因此旋转角度的起始位置可以任意设定;且由于采用相对编码，因此掉电后旋转角度数据会丢失，需要重新复位。

　　绝对式编码器输出的位置数据是唯一的，每一个位置都有相应的专属编码，且断电后不会丢失旋转角度数据，因此编码器的抗干扰特性、数据的可靠性大大提高了。

　　基于上述增量式编码器的缺点，近些年，配备绝对式编码器的旋转直驱电机的需求度也是越来越高。AXD-ERA系列配备了BISS-C协议23bit绝对式编码器。

　　优秀的抗污能力

　　AXD-ERA系列具有优秀的抗污能力，不惧怕灰尘和油污。下图展示了此系列电机进行了第三方抗污能力测试前后的状态，测试过程中电机始终保持正常运行。

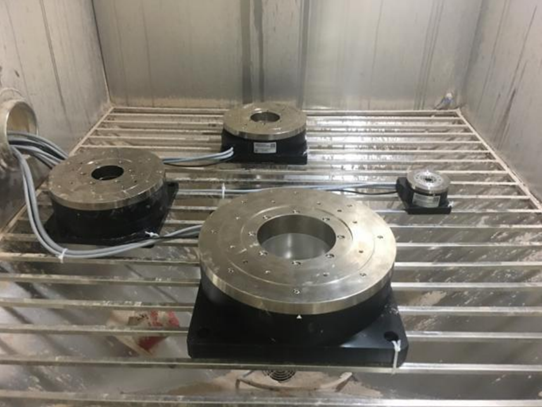

测试前

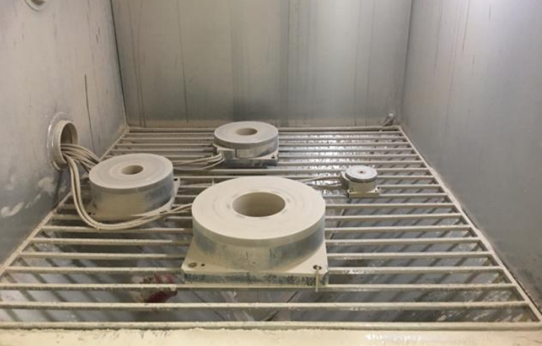

测试后

　　高精度

　　衡量一款力矩电机的精度，我们往往从以下几个指标考虑：重复精度、绝对精度、旋转轴向跳动值和径向跳动值。

　　绝对精度是表现为电机运动到理想位置的能力，重复精度是表现为电机多次运动到同一个重复位置的能力。

　　在力矩电机行业内，重复精度一般在±1~±5arcsec。但绝对精度一般会较大，几十角秒到上百角秒都有可能。因为绝对精度与编码器码盘的安装精度、电机安装面的精度以及客户负载安装面的精度都有关系。因此，行业内一般会对绝对精度进行补偿。

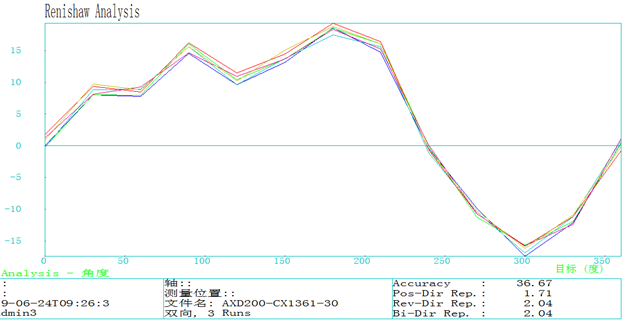

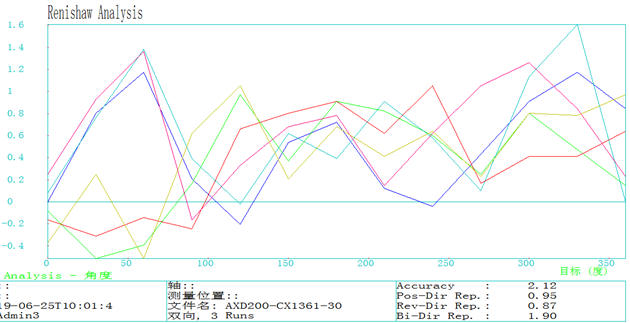

　　下图为AXD200不带ERA编码器补偿前和补偿后的电机绝对精度的区别。补偿前为37arcsec，补偿后为2arcsec。

补偿前

补偿后

　　AXD-ERA系列的绝对精度在不用驱动器补偿的情况下，就可以达到±15arcsec以内的精度级别。对于常规的应用，完全满足需求。节省了补偿的时间。

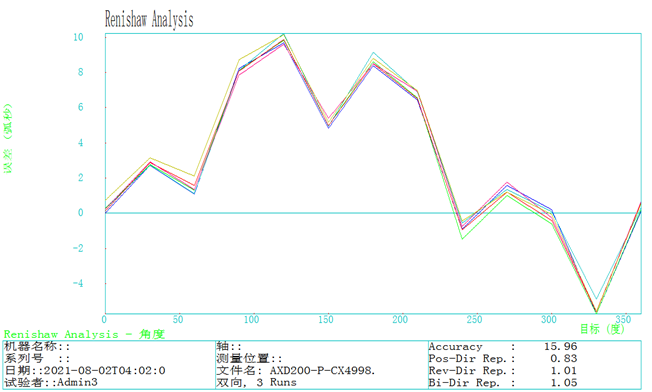

　　下图为AXD200带ERA编码器的补偿前精度测试结果。

AXD-ERA 补偿前

　　AXD-ERA 产品优势

　　☑ 绝对式编码器(BISS-C)

　　☑ 抗污染能力强

　　☑ 紧凑扁平设计

　　☑ 重复定位精度±5arcsec

　　(可选±1.5arcsec)

　　☑ 未补偿绝对定位精度±30arcsec

　　(可选±15arcsec)

　　AXD-ERA 应用工况

　　适用于各种工业应用(如3C，液晶，锂电、半导体等自动化设备)，尤其适用于油污、灰尘等恶劣环境的应用。同时也适用于一些不能做绝对精度误差补偿的应用场景。
