压力传感器如何选型?

压力传感器是工业中最为常用的一种传感器，在各种各样的地方都有用到，其中在我们很多重型机械里，都会用到燃油压力传感器。

　　压力传感器是工业中最为常用的一种传感器，在各种各样的地方都有用到，其中在我们很多重型机械里，都会用到燃油压力传感器。那么，燃油压力传感器原理与作用有哪些?下面传感器专家网的小编就来就简单介绍一下。

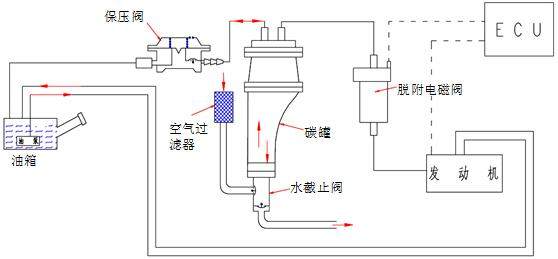

　　燃油压力传感器的工作原理：

　　油压大小由弹簧和气室真空度二者协调，当油压高过标准值时，高压燃油会顶动膜片上移，球阀打开，多余的燃油会经回油管反流油箱;当压力低过标准值时，弹簧会下压膜片将球阀关闭，停止回油。压力调节器的作用就是保持油路内的压力保持恒定，油压过低则喷油器喷油太弱或不喷油，油压太高则使油路损毁或喷油器损坏。

　　压力调节器内部有一个膜片，起到控制压力阀打开关闭的作用，油压低于一定值时，压力阀关闭，由油泵加压使油路内压力增加，当增加到超过规定压力后，膜片打开，过压的燃油通过回油管路流回油箱，起到减压的作用。

　　下面来到我们今天的重点：在种类繁多的压力传感器里，我们该如何选型呢?

　　1、确认压力传感器的类型

　　(1)机电式：产品内部式机械结构，经过绷簧、杠杆、调理螺丝、金属罩壳等以及触点模块装置而成的压力传感器，内部不含处理电路，且均为输出量是开关量的压力开关形式。一般均可经过螺丝调理或设定动作的阈值;体积较庞大，但较廉价，精度较低。

　　(2)电子式：压力传感器均有陶瓷或金属的丈量隔离膜片，隔离膜片与被检测物质直接接触，作用在膜片表面的压力使膜片发生细小的形变，传感器内部能够经过形变丈量绷簧电阻或电容器原理感知该形变的大小程度，经往后级的机械、电路(电桥)设备输出相应开关动作或模拟量信号。

　　2、确认装置类型

　　控制回路还是动力回路。

　　3、确认丈量压力的类型

　　压力类型主要有表压、绝压、差压等。

　　(1)表压是指以大气压力为基准，小于或大于大气压力的压力;

　　(2)绝压是指以肯定压力零位为基准，高于肯定压力零位的压力;

　　(3)差压是指两个压力之间的差值。

　　4、确认丈量规模

　　一般状况下，按实际丈量压力为丈量规模的80%选取。

　　5、确认供电电源和输出信号

　　提供四种输出信号挑选，包含继电器输出、固态输出和模拟量输出(4～20mA或0～10V)。(针对电子式压力传感器)其中固态输出又分为单段开关和双段开关。

　　6、确认体系的最大过载

　　体系的最大过载应小于压力传感器的过载维护极限，否则会影响产品的运用寿命，乃至损坏产品。

　　7、确认压力接口形式

　　主要包含：G1/4A(BSP)、1/4NPT、SAE7/16-20UNF、4×G1/4(BSP)、G3/8等。

　　8、确认丈量介质与接触材质的兼容性

　　在某些丈量场合，丈量介质具有腐蚀性，此时需选用与丈量介质兼容的资料或进行特殊的工艺处理，保证变送器不被损坏。

　　注：本文所有图片来自互联网，如有侵权请联系传感器专家网删除。
